5600200820 Molex CONN HEADER SMD 8POS 2MM

label:
2025/02/28 85
5600200820 Molex CONN HEADER SMD 8POS 2MM


CATALOG
5600200820 COUNTRY OF ORIGIN
5600200820 PARAMETRIC INFO
5600200820 PACKAGE INFO
5600200820 MANUFACTURING INFO
5600200820 PACKAGING INFO
5600200820 ECAD MODELS


COUNTRY OF ORIGIN
China
Korea (Republic of)


PARAMETRIC INFO
Type Shrouded Header (4 Sides)
Gender HDR
Number of Contacts 8
Termination Method Solder
Tradename DuraClik
Maximum Current Rating (A) 3/Contact
Maximum Voltage Rating 125VDC|125VAC
Housing Material Polyamide
Housing Color Natural
Contact Material Copper Alloy
Contact Plating Tin Over Nickel
Number of Rows 1
Maximum Contact Resistance (mOhm) 10
Polarization Type Center Key
Wire Size (AWG) 22-26
Insulation Resistance (MOhm) 1000
Operating Temperature (°C) -40 to 125
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 125
Mating Cycle (Cycles) 30
Maximum Terminal Width (mm) 0.5(Typ)
Maximum Terminal Coplanarity (mm) 0.1
Minimum Storage Temperature (°C) 5
Maximum Storage Temperature (°C) 35


PACKAGE INFO
Terminal Pitch (mm) 2
Body Orientation Straight
Mounting Surface Mount
Product Length (mm) 22.6
Product Length (Ejector Open) (mm) N/R
Product Depth (mm) 9.15
Product Height (mm) 8
Product Weight (g) 1.008


MANUFACTURING INFO
MSL N/A
Maximum Reflow Temperature (°C) 255
Reflow Solder Time (Sec) 40
Number of Reflow Cycle 1
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Sn
Under Plating Material N/A
Terminal Base Material Cu Alloy

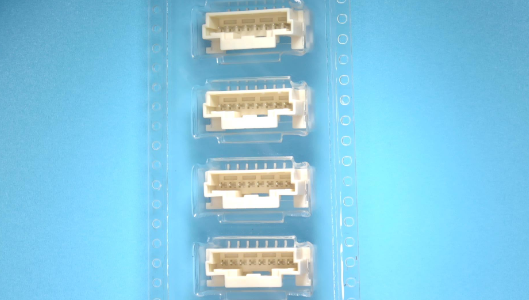

PACKAGING INFO
Packaging Tape and Reel
Quantity Of Packaging 650
Packaging Document Link to Datasheet
Tape Type Embossed

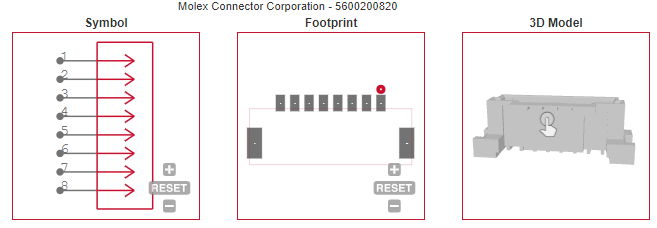

ECAD MODELS
