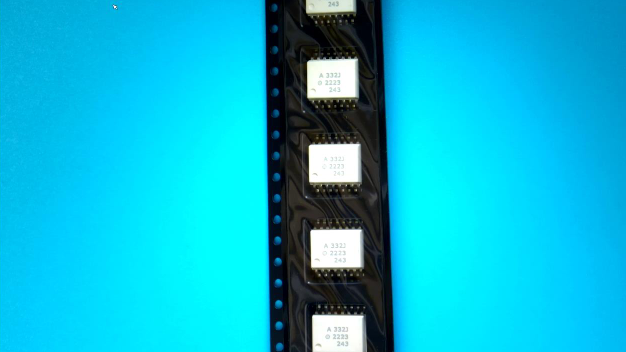

ACPL-332J-500E Broadcom / Avago OPTOISO 5KV 1CH GATE DRIVER 16SO

label:
2023/12/8 422



• Under Voltage Lock-Out Protection (UVLO) with Hysteresis
• Desaturation Detection
• Miller Clamping
• Open Collector Isolated fault feedback
• “Soft” IGBT Turn-of
• Fault Reset by next LED turn-on (low to high) after fault mute period
• Available in SO-16 package
• Safety approvals: UL approved, 5000 VRMS for 1 minute, CSA approved, IEC/EN/DIN-EN 60747-5-5 approved VIORM = 1414 VPEAK


CATALOG
ACPL-332J-500E COUNTRY OF ORIGIN
ACPL-332J-500E PARAMETRIC INFO
ACPL-332J-500E PACKAGE INFO
ACPL-332J-500E MANUFACTURING INFO
ACPL-332J-500E PACKAGING INFO
ACPL-332J-500E APPLICATIONS


COUNTRY OF ORIGIN
Singapore
Thailand


PARAMETRIC INFO
Output Type Push-Pull
Number of Channels per Chip 1
Minimum Isolation Voltage (Vrms) 3750
Minimum Forward Voltage (V) 1.2
Minimum Forward Current (mA) 8
Minimum Common Mode Rejection (kV/us) 15
Maximum Working Insulation Voltage (Vp) 1230
Maximum Operating Supply Voltage (V) 30
Common Mode Voltage (V) 1500
Minimum Peak Output Current (A) 2
Maximum Peak Output Current (A) 2.5
Maximum Fall Time (ns) 50(Typ)
Maximum Forward Current (mA) 12
Maximum Forward Voltage (V) 1.95
Maximum Power Dissipation (mW) 1200
Maximum Propagation Delay Time (tPHL) (ns) 250
Maximum Propagation Delay Time (tPLH) (ns) 250
Maximum Pulse Width Distortion (ns) 100
Maximum Reverse Voltage (V) 5
Maximum Rise Time (ns) 50(Typ)
Maximum Operating Temperature (°C) 105
Minimum Operating Temperature (°C) -40
Minimum Operating Supply Voltage (V) 15
Maximum Storage Temperature (°C) 125
Minimum Storage Temperature (°C) -55


PACKAGE INFO
Supplier Package SOIC
Basic Package Type Lead-Frame SMT
Pin Count 16
Lead Shape Gull-wing
PCB 16
Tab N/R
Package Length (mm) 10.31
Package Width (mm) 7.49
Package Height (mm) 3.51
Package Diameter (mm) N/R
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline IC
Package Family Name SO
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 20 to 40
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Wave Temp. Source Link to Datasheet
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material N/A


PACKAGING INFO
Packaging Tape and Reel


APPLICATIONS
• Isolated IGBT/Power MOSFET gate drive
• AC and brushless DC motor drives
• Industrial inverters and Uninterruptible Power Supply (UPS)
