AD8065ARTZ-REEL7 Analog Devices IC OPAMP VFB 145MHZ RRO SOT23-5

label:
2023/08/22 380



• Qualified for automotive applications
• FET input amplifier
• 1 pA input bias current
• Low cost
• High speed: 145 MHz, −3 dB bandwidth (G = +1) 180 V/µs slew rate (G = +2)
• Low noise 7 nV/√Hz (f = 10 kHz) 0.6 fA/√Hz (f = 10 kHz)
• Wide supply voltage range: 5 V to 24 V
• Single-supply and rail-to-rail output
• Low offset voltage 1.5 mV maximum
• High common-mode rejection ratio: −100 dB
• Excellent distortion specifications
• SFDR −88 dBc @ 1 MHz
• Low power: 6.4 mA/amplifier typical supply current
• No phase reversal
• Small packaging: SOIC-8, SOT-23-5, and MSOP-8


CATALOG
AD8065ARTZ-REEL7 COUNTRY OF ORIGIN
AD8065ARTZ-REEL7 PARAMETRIC INFO
AD8065ARTZ-REEL7 PACKAGE INFO
AD8065ARTZ-REEL7 MANUFACTURING INFO
AD8065ARTZ-REEL7 PACKAGING INFO
AD8065ARTZ-REEL7 ECAD MODELS
AD8065ARTZ-REEL7 APPLICATIONS


COUNTRY OF ORIGIN
China
Malaysia
Thailand
United States of America


PARAMETRIC INFO
Manufacturer Type High Performance Amplifier
Type High Performance Amplifier
Rail to Rail Rail to Rail Output
Minimum Single Supply Voltage (V) 5
Number of Channels per Chip 1
Process Technology XFCB
Minimum PSRR (dB) 74
Typical Single Supply Voltage (V) 9|12|15|18
Typical Input Resistance (Ohm) 1000G
Maximum Single Supply Voltage (V) 24
Maximum Quiescent Current (mA) 7@5V
Minimum Dual Supply Voltage (V) ±2.5
Typical Gain Bandwidth Product (MHz) 145
Maximum Input Offset Voltage (mV) 1.5
Typical Dual Supply Voltage (V) ±3|±5|±9
Maximum Input Offset Current (uA) 0.000005@5V
Maximum Dual Supply Voltage (V) ±12
Maximum Operating Supply Voltage (V) ±12|24
Maximum Input Bias Current (uA) 0.000125@5V@-40C to 85C
Minimum CMRR (dB) 74
Maximum Supply Voltage Range (V) 17 to 30
Minimum CMRR Range (dB) 71 to 75
Typical Voltage Gain (dB) 113
Typical Slew Rate (V/us) 160@5V
Minimum Slew Rate (V/us) 105@5V
Typical Settling Time (ns) 60
Typical Output Current (mA) 35@5V
Typical Input Noise Voltage Density (nV/rtHz) 7@5V
Typical Noninverting Input Current Noise Density (pA/rtHz) 0.0006@5V
Typical Input Bias Current (uA) 0.000025@5V@-40C to 85C
Shut Down Support No
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 85
Supplier Temperature Grade Industrial
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 125
Power Supply Type Single|Dual
Input Offset Voltage Drift (uV/°C) 17


PACKAGE INFO
Supplier Package SOT-23
Basic Package Type Lead-Frame SMT
Pin Count 5
Lead Shape Gull-wing
PCB 5
Tab N/R
Pin Pitch (mm) 0.95
Package Length (mm) 2.9
Package Width (mm) 1.6
Package Height (mm) 1.15
Package Diameter (mm) N/R
Seated Plane Height (mm) 1.45(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline Transistor
Package Family Name SOT
Jedec MO-178AA
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material Ag
Terminal Base Material Cu Alloy
Number of Wave Cycles N/R


PACKAGING INFO
Packaging Suffix REEL7
Packaging Tape and Reel
Quantity Of Packaging 3000
Reel Diameter (in) 7
Tape Pitch (mm) 4
Tape Width (mm) 8
Component Orientation Q4
Packaging Document Link to Datasheet
Tape Material Plastic
Tape Type Embossed

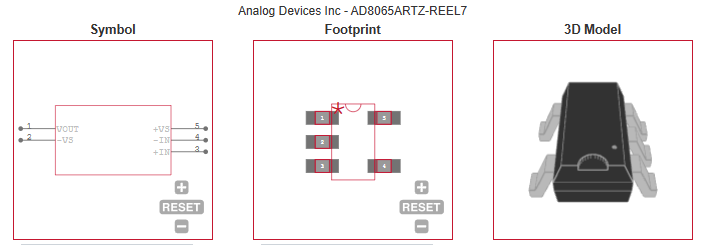

ECAD MODELS



APPLICATIONS
• Automotive driver assistance systems
• Photodiode preamps
• Filters
• A/D drivers
• Level shifting
• Buffering
