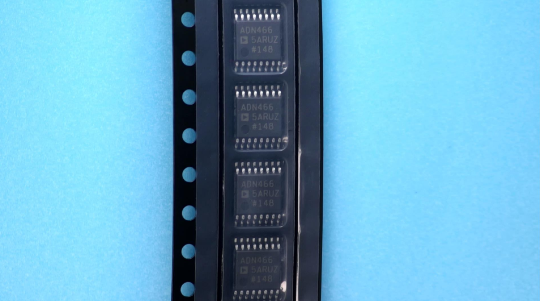

ADN4665ARUZ-REEL7 Analog Devices IC DRIVER DIFF LVDS QUAD 16TSSOP

label:
2024/03/12 213

High impedance on LVDS outputs on power-down±350 mV differential signaling




• ±15 kV ESD protection on output pins
• 400 Mbps (200 MHz) switching rates
• 100 ps typical differential skew
• 400 ps maximum differential skew
• 2 ns maximum propagation delay
• 3.3 V power supply
• Low power dissipation (13 mW typical) 
• Interoperable with existing 5 V LVDS receivers
• High impedance on LVDS outputs on power-down
• Conforms to TIA/EIA-644 LVDS standards
• Industrial operating temperature range: −40°C to +85°C
• Available in surface-mount SOIC package and low profile
    TSSOP package


CATALOG
ADN4665ARUZ-REEL7 COUNTRY OF ORIGIN
ADN4665ARUZ-REEL7 PARAMETRIC INFO
ADN4665ARUZ-REEL7 PACKAGE INFO
ADN4665ARUZ-REEL7 MANUFACTURING INFO
ADN4665ARUZ-REEL7 PACKAGING INFO
ADN4665ARUZ-REEL7 ECAD MODELS
ADN4665ARUZ-REEL7 FUNCTIONAL BLOCK DIAGRAM
ADN4665ARUZ-REEL7 APPLICATIONS


COUNTRY OF ORIGIN
Philippines


PARAMETRIC INFO
Function Driver
Number of Drivers 4
Number of Receivers 0
Input Signal Type CMOS|TTL
Transmission Data Rate (Mbps) 400
Number of Elements per Chip 4
Minimum Operating Supply Voltage (V) 3
Typical Operating Supply Voltage (V) 3.3
Maximum Operating Supply Voltage (V) 3.6
Output Signal Type LVDS
Maximum Differential Output Voltage (V) 0.45
Minimum Operating Frequency (MHz) 200
Maximum Operating Frequency (MHz) 250(Typ)
Maximum Propagation Delay Time (ns) 2
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 85
Supplier Temperature Grade Industrial
Maximum Storage Temperature (°C) 150
Minimum Storage Temperature (°C) -65


PACKAGE INFO
Supplier Package TSSOP
Basic Package Type Lead-Frame SMT
Pin Count 16
Lead Shape Gull-wing
PCB 16
Tab N/R
Pin Pitch (mm) 0.65
Package Length (mm) 5
Package Width (mm) 4.4
Package Height (mm) 1.05(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 5
Package Overall Width (mm) 6.4
Package Overall Height (mm) 1.2(Max)
Seated Plane Height (mm) 1.2(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Thin Shrink Small Outline Package
Package Family Name SO
Jedec MO-153AB
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 10
Number of Reflow Cycle N/A
Standard N/A
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material Cu Alloy
Number of Wave Cycles N/R


PACKAGING INFO
Packaging Suffix REEL7
Packaging Tape and Reel
Quantity Of Packaging 1000
Reel Diameter (in) 7
Tape Pitch (mm) 8
Tape Width (mm) 16
Component Orientation Q1
Packaging Document Link to Datasheet
Tape Material Plastic
Tape Type Embossed


ECAD MODELS



FUNCTIONAL BLOCK DIAGRAM



APPLICATIONS
•  Backplane data transmission
•  Cable data transmission
•  Clock distribution
