BSC035N10NS5ATMA1 Infineon Technologies MOSFET N-CH 100V 100A TDSON-8

label:
2023/12/19 310



• OptimizedforhighperformanceSMPS,e.g.sync.rec.
• 100%avalanchetested
• Superiorthermalresistance
• N-channel
• QualifiedaccordingtoJEDEC1)fortargetapplications
• Pb-freeleadplating;RoHScompliant
• Halogen-freeaccordingtoIEC61249-2-21


CATALOG
BSC035N10NS5ATMA1 COUNTRY OF ORIGIN
BSC035N10NS5ATMA1 PARAMETRIC INFO
BSC035N10NS5ATMA1 PACKAGE INFO
BSC035N10NS5ATMA1 MANUFACTURING INFO
BSC035N10NS5ATMA1 PACKAGING INFO
BSC035N10NS5ATMA1 ECAD MODELS


COUNTRY OF ORIGIN
Malaysia
Germany
Austria
China


PARAMETRIC INFO
Channel Type N
Channel Mode Enhancement
Configuration Single Quad Drain Triple Source
Maximum Drain Source Voltage (V) 100
Maximum Continuous Drain Current (A) 100
Maximum Gate Source Voltage (V) 20
Maximum Drain Source Resistance (mOhm) 3.5@10V
Typical Gate Charge @ Vgs (nC) 70@10V
Typical Gate Charge @ 10V (nC) 70
Maximum Power Dissipation (mW) 2500
Process Technology OptiMOS 5
Category Power MOSFET
Maximum Junction Ambient Thermal Resistance 50K/W
Typical Input Capacitance @ Vds (pF) 5000@50V
Maximum Pulsed Drain Current @ TC=25°C (A) 400
Typical Turn-On Delay Time (ns) 22
Typical Turn-Off Delay Time (ns) 47
Typical Fall Time (ns) 15
Typical Rise Time (ns) 13
Maximum Gate Source Leakage Current (nA) 100
Maximum Gate Threshold Voltage (V) 3.8
Maximum IDSS (uA) 1
Number of Elements per Chip 1
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 150
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 150


PACKAGE INFO
Supplier Package TDSON EP
Basic Package Type Non-Lead-Frame SMT
Pin Count 8
Lead Shape No Lead
PCB 8
Tab N/R
Pin Pitch (mm) 1.27
Package Length (mm) 5.15
Package Width (mm) 5.9
Package Height (mm) 1
Package Diameter (mm) N/R
Seated Plane Height (mm) 1
Mounting Surface Mount
Package Weight (g) 1.18
Package Material Plastic
Package Family Name SON
Jedec N/A


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material N/A

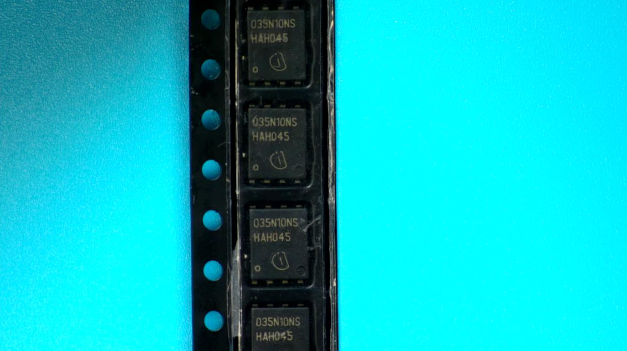

PACKAGING INFO
Packaging Suffix T
Packaging Tape and Reel
Quantity Of Packaging 5000

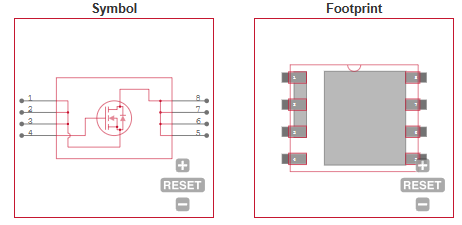

ECAD MODELS
