| • Low-cost, low-power FPGA fabric: • 6K to 150K logic elements • Up to 6.3 Mb of embedded memory • Up to 360 18 × 18 multipliers for DSP processing intensive applications • Protocol bridging applications for under 1.5 W total power |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Cyclone IV GX devices offer up to eight high-speed transceivers that provide: • Data rates up to 3.125 Gbps • 8B/10B encoder/decoder • 8-bit or 10-bit physical media attachment (PMA) to physical coding sublayer (PCS) interface • Byte serializer/deserializer (SERDES) • Word aligner • Rate matching FIFO • TX bit slipper for Common Public Radio Interface (CPRI) • Electrical idle • Dynamic channel reconfiguration allowing you to change data rates and protocols on-the-fly • Static equalization and pre-emphasis for superior signal integrity • 150 mW per channel power consumption • Flexible clocking structure to support multiple protocols in a single transceiver block |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Cyclone IV GX devices offer dedicated hard IP for PCI Express (PIPE) (PCIe)
Gen 1: • ×1, ×2, and ×4 lane configurations • End-point and root-port configurations • Up to 256-byte payload • One virtual channel • 2 KB retry buffer • 4 KB receiver (Rx) buffer |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Cyclone IV GX devices offer a wide range of protocol support: • PCIe (PIPE) Gen 1 ×1, ×2, and ×4 (2.5 Gbps) • Gigabit Ethernet (1.25 Gbps) • CPRI (up to 3.072 Gbps) • XAUI (3.125 Gbps) • Triple rate serial digital interface (SDI) (up to 2.97 Gbps) • Serial RapidIO (3.125 Gbps) • Basic mode (up to 3.125 Gbps) • V-by-One (up to 3.0 Gbps) • DisplayPort (2.7 Gbps) • Serial Advanced Technology Attachment (SATA) (up to 3.0 Gbps) • OBSAI (up to 3.072 Gbps) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Up to 532 user I/Os • LVDS interfaces up to 840 Mbps transmitter (Tx), 875 Mbps Rx • Support for DDR2 SDRAM interfaces up to 200 MHz • Support for QDRII SRAM and DDR SDRAM up to 167 MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Up to eight phase-locked loops (PLLs) per device | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • Offered in commercial and industrial temperature grades | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CATALOG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

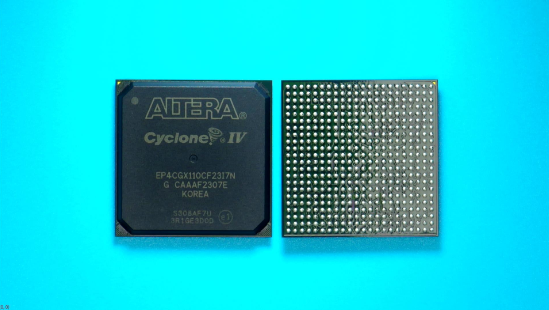

| EP4CGX110CF23I7N COUNTRY OF ORIGIN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EP4CGX110CF23I7N PARAMETRIC INFO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EP4CGX110CF23I7N PACKAGE INFO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EP4CGX110CF23I7N MANUFACTURING INFO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COUNTRY OF ORIGIN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Korea (Republic of) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
