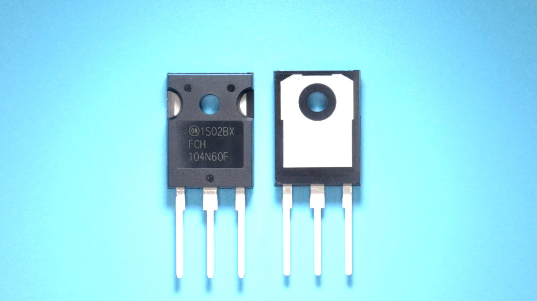

FCH104N60F onsemi / Fairchild MOSFET N-CH 600V 37A TO-247


• Typical RDS(on) = 91 m at VGS = 10 V, ID = 18.5 A
• Typical Qg(tot) = 109 nC at VGS = 10 V, ID = 18.5 A
• UIS Capability
• Qualified to AEC Q101 and PPAP Capable
• This Device is Pb−Free and is RoHS Compliant


CATALOG
FCH104N60F COUNTRY OF ORIGIN
FCH104N60F PARAMETRIC INFO
FCH104N60F PACKAGE INFO
FCH104N60F MANUFACTURING INFO
FCH104N60F PACKAGING INFO
FCH104N60F APPLICATIONS


COUNTRY OF ORIGIN
China


PARAMETRIC INFO
Channel Type N
Channel Mode Enhancement
Configuration Single
Maximum Drain Source Voltage (V) 600
Maximum Continuous Drain Current (A) 37
Maximum Gate Source Voltage (V) ±20
Maximum Drain Source Resistance (mOhm) 104@10V
Typical Gate Charge @ Vgs (nC) 107@10V
Typical Gate Charge @ 10V (nC) 107
Maximum Power Dissipation (mW) 357000
Process Technology SuperFET II
Category Power MOSFET
Typical Input Capacitance @ Vds (pF) 4475@100V
Typical Turn-On Delay Time (ns) 34
Typical Turn-Off Delay Time (ns) 98
Typical Fall Time (ns) 5
Typical Rise Time (ns) 24
Maximum Gate Source Leakage Current (nA) 100
Maximum Gate Threshold Voltage (V) 5
Maximum IDSS (uA) 10
Number of Elements per Chip 1
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 150
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 150


PACKAGE INFO
Supplier Package TO-247
Basic Package Type Through Hole
Pin Count 3
Lead Shape Through Hole
PCB 3
Tab Tab
Pin Pitch (mm) 5.56
Package Length (mm) 15.62
Package Width (mm) 4.7
Package Height (mm) 20.57
Package Diameter (mm) N/R
Package Overall Length (mm) 15.62
Package Overall Width (mm) 4.7
Package Overall Height (mm) 24.38
Seated Plane Height (mm) 24.38
Mounting Through Hole
Package Weight (g) N/A
Package Material Plastic
Package Description Transistor Outline Package
Package Family Name TO
Jedec TO-247AB
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL N/R
Maximum Reflow Temperature (°C) N/R
Reflow Solder Time (Sec) N/R
Maximum Wave Temperature (°C) 260
Wave Solder Time (Sec) 5 to 6
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material CuFeZnPNi
Number of Wave Cycles 2


PACKAGING INFO
Packaging Tube
Quantity Of Packaging 450


APPLICATIONS
• Automotive On Board Charger
• Automotive DC/DC Converter for HEV
