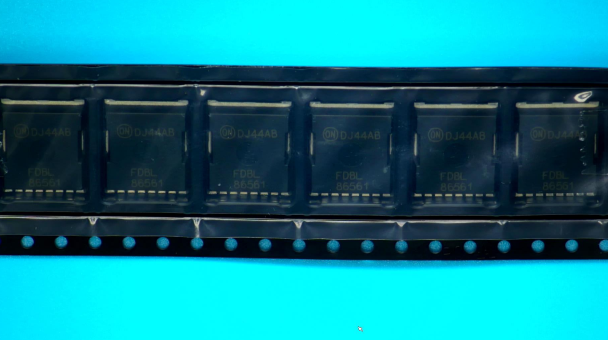

FDBL86561-F085 onsemi / Fairchild MOSFET N-CH 60V 300A PSOF8

label:
2023/08/18 421



CATALOG
FDBL86561-F085 COUNTRY OF ORIGIN
FDBL86561-F085 PARAMETRIC INFO
FDBL86561-F085 PACKAGE INFO
FDBL86561-F085 MANUFACTURING INFO
FDBL86561-F085 PACKAGING INFO


COUNTRY OF ORIGIN
Philippines


PARAMETRIC INFO
Channel Type N
Channel Mode Enhancement
Configuration Single Seven Source
Maximum Drain Source Voltage (V) 60
Maximum Continuous Drain Current (A) 300
Maximum Gate Source Voltage (V) ±20
Maximum Drain Source Resistance (mOhm) 1.1@10V
Typical Gate Charge @ Vgs (nC) 170@10V
Typical Gate Charge @ 10V (nC) 170
Maximum Power Dissipation (mW) 429000
Process Technology TMOS
Category Power MOSFET
Typical Input Capacitance @ Vds (pF) 13650@30V
Typical Turn-On Delay Time (ns) 45
Typical Turn-Off Delay Time (ns) 80
Typical Fall Time (ns) 41
Typical Rise Time (ns) 61
Maximum Gate Source Leakage Current (nA) 100
Maximum Gate Threshold Voltage (V) 4
Maximum IDSS (uA) 1
Number of Elements per Chip 1
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 175
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 175
Supplier Temperature Grade Automotive


PACKAGE INFO
Supplier Package TO-LL
Pin Count 9
PCB 8
Tab Tab
Package Length (mm) 9.9(Max)
Package Width (mm) 10.48(Max)
Package Height (mm) 2.4(Max)
Package Diameter (mm) N/R
Seated Plane Height (mm) 2.4(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Family Name N/A
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard N/A
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material Cu Alloy


PACKAGING INFO
Packaging Suffix _F085
Packaging Tape and Reel
Quantity Of Packaging 2000
Packaging Document Link to Datasheet
