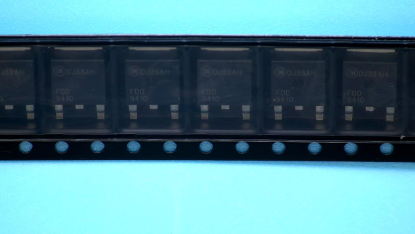

FDD9410-F085 onsemi / Fairchild MOSFET N-CH 40V 50A DPAK

label:
2024/07/3 187


CATALOG
FDD9410-F085 COUNTRY OF ORIGIN
FDD9410-F085 PARAMETRIC INFO
FDD9410-F085 PACKAGE INFO
FDD9410-F085 MANUFACTURING INFO
FDD9410-F085 PACKAGING INFO
FDD9410-F085 EACD MODELS



COUNTRY OF ORIGIN
Philippines
Viet Nam



PARAMETRIC INFO
Channel Type N
Channel Mode Enhancement
Configuration Single
Maximum Drain Source Voltage (V) 40
Maximum Continuous Drain Current (A) 50
Maximum Absolute Continuous Drain Current (A) 50
Maximum Gate Source Voltage (V) ±20
Maximum Drain Source Resistance (mOhm) 4.1@10V
Typical Gate Charge @ Vgs (nC) 23.5@10V
Typical Gate Charge @ 10V (nC) 23.5
Maximum Power Dissipation (mW) 75000
Process Technology TMOS
Category Power MOSFET
Typical Input Capacitance @ Vds (pF) 1715@25V
Typical Turn-On Delay Time (ns) 12
Typical Turn-Off Delay Time (ns) 20
Typical Fall Time (ns) 9
Typical Rise Time (ns) 12
Maximum Gate Source Leakage Current (nA) 100
Maximum Gate Threshold Voltage (V) 4
Maximum IDSS (uA) 1
Number of Elements per Chip 1
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 175
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 175
Supplier Temperature Grade Automotive



PACKAGE INFO
Supplier Package DPAK
Basic Package Type Lead-Frame SMT
Pin Count 3
Lead Shape Gull-wing
PCB 2
Tab Tab
Pin Pitch (mm) 2.29
Package Length (mm) 6.54
Package Width (mm) 6.1
Package Height (mm) 2.29
Package Diameter (mm) N/R
Package Overall Length (mm) 6.54
Package Overall Width (mm) 9.91
Package Overall Height (mm) 2.52(Max)
Seated Plane Height (mm) 2.52(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Deca Watt Package
Package Family Name TO-252
Jedec TO-252AA
Package Outline Link to Datasheet



MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard N/A
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material Cu Alloy
Number of Wave Cycles N/R



PACKAGING INFO
Packaging Tape and Reel
Quantity Of Packaging 2500



ECAD MODELS
