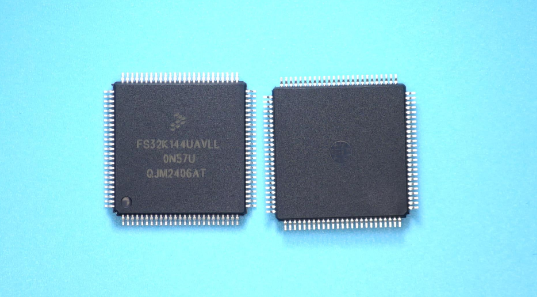

FS32K144UAT0VLLT NXP Semiconductors S32K144 32-BIT MCU ARM

label:
2024/08/27 248
FS32K144UAT0VLLT NXP Semiconductors 	S32K144 32-BIT MCU ARM


CATALOG
FS32K144UAT0VLLT COUNTRY OF ORIGIN
FS32K144UAT0VLLT PARAMETRIC INFO
FS32K144UAT0VLLT PACKAGE INFO
FS32K144UAT0VLLT PACKAGING INFO
FS32K144UAT0VLLT ECAD MODELS


COUNTRY OF ORIGIN
Malaysia
China


PARAMETRIC INFO
Data Bus Width (bit) 32
Device Core ARM Cortex M4F
Instruction Set Architecture RISC
Maximum Clock Rate (MHz) 112
Program Memory Type Flash
Program Memory Size 512KB
RAM Size 68KB
EEPROM 4KB
Maximum CPU Frequency (MHz) 112
Number of Programmable I/Os 89
Number of Timers 6
ADC Channels 16/16
ADC Resolution (bit) 12/12
Core Architecture ARM
Number of ADCs Dual
Watchdog 1
Analog Comparators 1
Parallel Master Port No
Real Time Clock No
Special Features CAN Controller
Interface Type CAN/I2C/LIN/SPI/UART
Programmability Yes
SPI 3
I2C 1
I2S 0
UART 3
USART 0
CAN 3
USB 0
Ethernet 0
Minimum Operating Supply Voltage (V) 2.7
Typical Operating Supply Voltage (V) 3.3|5
Maximum Operating Supply Voltage (V) 5.5
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 105
Temperature Flag Opr
Operating Supply Voltage (V) 3.3|5
Maximum Storage Temperature (°C) 165
Minimum Storage Temperature (°C) -55


PACKAGE INFO
Supplier Package LQFP
Basic Package Type Lead-Frame SMT
Pin Count 100
Lead Shape Gull-wing
PCB 100
Tab N/R
Pin Pitch (mm) 0.5
Package Length (mm) 14
Package Width (mm) 14
Package Height (mm) 1.5(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 16
Package Overall Width (mm) 16
Package Overall Height (mm) 1.7(Max)
Seated Plane Height (mm) 1.7(Max)
Mounting Surface Mount
Package Material Plastic
Package Description Low Profile Quad Flat Package
Package Family Name QFP
Package Outline Link to Datasheet


PACKAGING INFO
Packaging Tray
Quantity Of Packaging 450

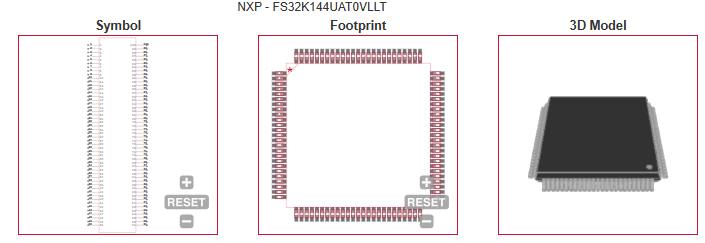

ECAD MODELS
