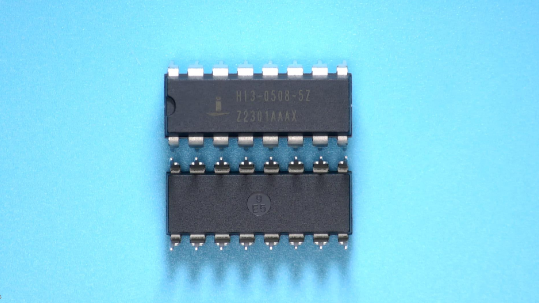

HI3-0508-5Z Renesas / Intersil 	IC MUX 8:1 400OHM 16DIP


• Pb-Free Available (RoHS Compliant) (See Ordering Info)
• No Latch-Up
• Break-Before-Make Switching
• Replaces DG506A/DG506AA and DG507A/DG507AA
• Replaces DG508A/DG508AA and DG509A/DG509AA


CATALOG
HI3-0508-5Z COUNTRY OF ORIGIN
HI3-0508-5Z PARAMETRIC INFO
HI3-0508-5Z PACKAGE INFO
HI3-0508-5Z MANUFACTURING INFO
HI3-0508-5Z PACKAGING INFO
HI3-0508-5Z ECAD MODELS
HI3-0508-5Z APPLICATIONS


COUNTRY OF ORIGIN
China
Malaysia
Philippines


PARAMETRIC INFO
Type Analog Multiplexer
Number of Channels per Chip 1
Multiplexer Architecture 8:1
Maximum On Resistance Range (Ohm) 400 to 1000
Configuration Single 8:1
Number of Inputs per Chip 8
Number of Outputs per Chip 1
Function General
Chip Enable Signals Yes
Maximum On Resistance (Ohm) 400@±15V
Maximum Turn-On Time (ns) 250(Typ)@±15V
Maximum Turn-Off Time (ns) 250(Typ)@±15V
Input Signal Type Single
Output Signal Type Single
Maximum High Level Output Current (mA) 20
Special Features Break-Before-Make|Level Shifting
Minimum Operating Temperature (°C) 0
Maximum Operating Temperature (°C) 75
Supplier Temperature Grade Commercial
Power Supply Type Single|Dual
Maximum Single Supply Voltage (V) 25
Minimum Dual Supply Voltage (V) ±10
Typical Dual Supply Voltage (V) ±15
Maximum Dual Supply Voltage (V) ±22
Typical Supply Current (mA) 1.5@15V/-0.4@-15V@0C to 75C
Maximum Supply Current (mA) 2.4@15V/-1@-15V@0C to 75C


PACKAGE INFO
Supplier Package PDIP
Basic Package Type Through Hole
Pin Count 16
Lead Shape Through Hole
PCB 16
Tab N/R
Pin Pitch (mm) 2.54
Package Length (mm) 19.68(Max)
Package Width (mm) 7.11(Max)
Package Height (mm) 4.95(Max)
Package Diameter (mm) N/R
Seated Plane Height (mm) 5.33(Max)
Mounting Through Hole
Package Material Plastic
Package Description Plastic Dual In Line Package
Package Family Name DIP
Jedec MS-001BB
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL N/R
Maximum Reflow Temperature (°C) N/R
Reflow Solder Time (Sec) N/R
Number of Reflow Cycle N/R
Standard N/R
Maximum Wave Temperature (°C) 255
Wave Solder Time (Sec) N/A
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material Cu Alloy
Number of Wave Cycles N/A


PACKAGING INFO
Packaging Tube

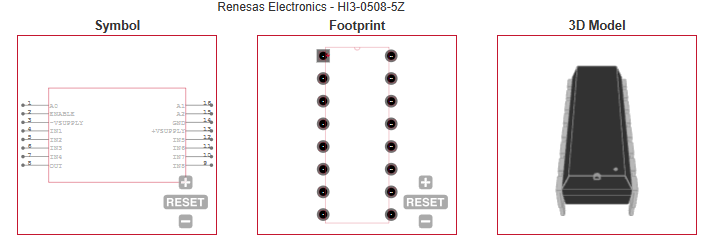

ECAD MODELS


APPLICATIONS
• Data Acquisition Systems
• Precision Instrumentation
• Demultiplexing
• Selector Switch
