• Qualified for Automotive Applications |
• Functional Safety-Capable
– Documentation available to aid functional safety
system design
|
• Wide Common-Mode Voltage:
–16 V to 80 V |
• Low Error: 3% Overtemperature (Maximum) |
• Bandwidth: Up to 500 kHz |
• Three Transfer Functions Available: 20 V/V, 50 V/
V, and 100 V/V |
• Complete Current-Sense Solution |
|
CATALOG |
INA193AQDBVRQ1 COUNTRY OF ORIGIN |
INA193AQDBVRQ1 PARAMETRIC INFO |
INA193AQDBVRQ1 PACKAGE INFO |
INA193AQDBVRQ1 MANUFACTURING INFO |
INA193AQDBVRQ1 PACKAGING INFO |
INA193AQDBVRQ1 ECAD MODELS |
INA193AQDBVRQ1 FUNCTIONAL BLOCK DIAGRAM
|
INA193AQDBVRQ1 APPLICATIONS |
|
COUNTRY OF ORIGIN |
China |
Malaysia |
Thailand |
|
PARAMETRIC INFO |
Type |
Current Shunt Monitor |
Number of Elements per Chip |
2 |
Number of Channels per Chip |
1 |
Maximum Input Offset Voltage (mV) |
2@12V |
Maximum Input Bias Current (uA) |
23@12V@-40C to 125C |
Minimum CMRR (dB) |
80 |
Maximum Quiescent Current (mA) |
0.95@12V@-40C to 125C |
Minimum CMRR Range (dB) |
75 to 85 |
Maximum Voltage Gain Range (dB) |
<35 |
Maximum Voltage Gain (dB) |
26.02(Typ) |
Minimum Operating Temperature (°C) |
-40 |
Maximum Operating Temperature (°C) |
125 |
Supplier Temperature Grade |
Extended |
Minimum Storage Temperature (°C) |
-65 |
Maximum Storage Temperature (°C) |
150 |
Power Supply Type |
Single |
Maximum Supply Voltage Range (V) |
18 to 20 |
Minimum Single Supply Voltage (V) |
2.7 |
Typical Single Supply Voltage (V) |
3|5|9|12|15 |
Maximum Single Supply Voltage (V) |
18 |
Maximum Operating Supply Voltage (V) |
18 |
|
|
PACKAGE INFO |
Supplier Package |
SOT-23 |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
5 |
Lead Shape |
Gull-wing |
PCB |
5 |
Tab |
N/R |
Pin Pitch (mm) |
0.95 |
Package Length (mm) |
3.05(Max) |
Package Width (mm) |
1.75(Max) |
Package Height (mm) |
1.1 |
Package Diameter (mm) |
N/R |
Package Overall Length (mm) |
3.05(Max) |
Package Overall Width (mm) |
3(Max) |
Package Overall Height (mm) |
1.45(Max) |
Seated Plane Height (mm) |
1.45(Max) |
Mounting |
Surface Mount |
Package Weight (g) |
N/A |
Package Material |
Plastic |
Package Description |
Small Outline Transistor |
Package Family Name |
SOT |
Jedec |
MO-178AA |
Package Outline |
Link to Datasheet |
|
|
MANUFACTURING INFO |
MSL |
2 |
Maximum Reflow Temperature (°C) |
260 |
Reflow Solder Time (Sec) |
30 |
Number of Reflow Cycle |
3 |
Standard |
J-STD-020D |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
N/R |
Wave Solder Time (Sec) |
N/R |
Lead Finish(Plating) |
Au |
Under Plating Material |
Pd over Ni |
Terminal Base Material |
Cu Alloy |
|
|

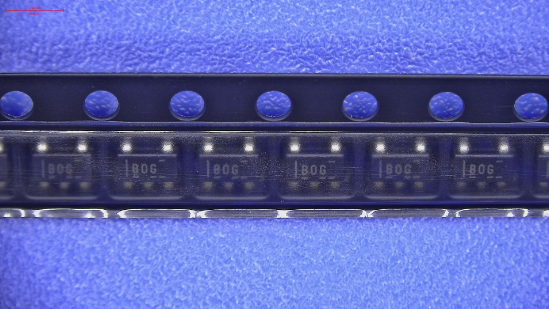

PACKAGING INFO |
Packaging Suffix |
R |
Packaging |
Tape and Reel |
Quantity Of Packaging |
3000 |
Reel Diameter (in) |
7 |
Tape Pitch (mm) |
4 |
Tape Width (mm) |
8 |
Component Orientation |
Q3 |
Packaging Document |
Link to Datasheet |
|
|

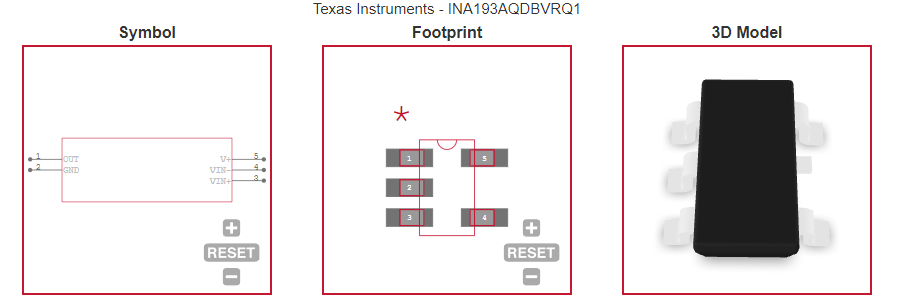

ECAD MODELS |
|
|

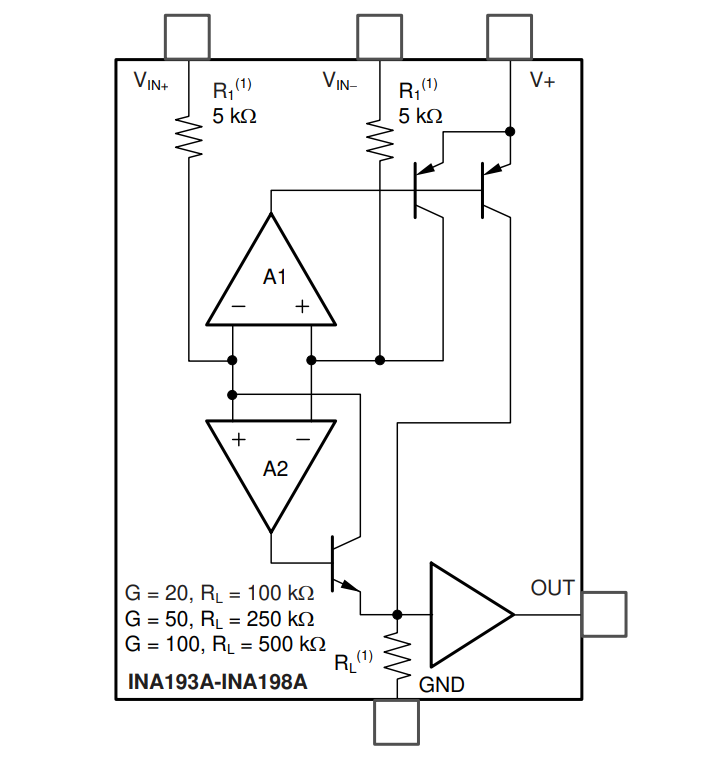

FUNCTIONAL BLOCK DIAGRAM
|
|
|
APPLICATIONS |
• Welding Equipment |
• Body Control Modules |
• Load Health Monitoring |
• Telecom Equipment |
• HEV/EV Powertrain |
• Power Management |
• Battery Chargers |
|
