• N-channel - Logic Level - Enhancement mode
|
• Automotive AEC Q101 qualified
|
• MSL1 up to 260°C peak reflow
|
• 175°C operating temperature
|
• Green package (lead free)
|
• Ultra low Rds(on)
|
• 100% Avalanche tested
|
• ESD Class 2 (HBM)EIA/JESD22-A114-B
|
|
CATALOG |

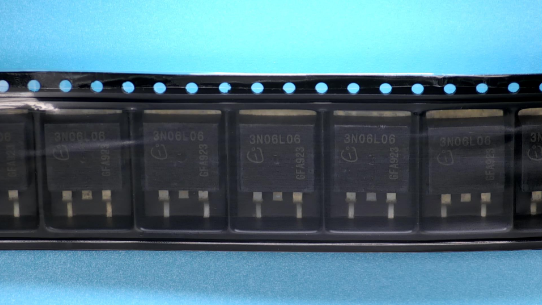

IPB80N06S3L-06 Country of Origin
|
IPB80N06S3L-06 Lifecycle
|
IPB80N06S3L-06 Parametric Info
|
IPB80N06S3L-06 Package Info
|
IPB80N06S3L-06 Manufacturing Info
|
|
COUNTRY OF ORIGIN
|
Malaysia
|
|
LIFECYCLE
|
Obsolete
Jan 31,2011
|
|
PARAMETRIC INFO
|
Channel Type |
N |
Channel Mode |
Enhancement |
Configuration |
Single |
Maximum Drain Source Voltage (V) |
55 |
Maximum Continuous Drain Current (A) |
80 |
Maximum Absolute Continuous Drain Current (A) |
80 |
Maximum Gate Source Voltage (V) |
±16 |
Maximum Drain Source Resistance (mOhm) |
5.6@10V |
Typical Gate Charge @ Vgs (nC) |
131@10V |
Typical Gate Charge @ 10V (nC) |
131 |
Maximum Power Dissipation (mW) |
136000 |
Process Technology |
OptiMOS |
Category |
Power MOSFET |
Typical Input Capacitance @ Vds (pF) |
9417@25V |
Typical Turn-On Delay Time (ns) |
20 |
Typical Turn-Off Delay Time (ns) |
55 |
Typical Fall Time (ns) |
39 |
Typical Rise Time (ns) |
43 |
Number of Elements per Chip |
1 |
Minimum Operating Temperature (°C) |
-55 |
Maximum Operating Temperature (°C) |
175 |
|
|
PACKAGE INFO
|
Supplier Package |
D2PAK |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
3 |
Lead Shape |
Gull-wing |
PCB |
2 |
Tab |
Tab |
Pin Pitch (mm) |
2.54 |
Package Length (mm) |
10 |
Package Width (mm) |
9.25 |
Package Height (mm) |
4.4 |
Package Diameter (mm) |
N/R |
Package Overall Length (mm) |
10 |
Package Overall Width (mm) |
15 |
Package Overall Height (mm) |
4.5 |
Seated Plane Height (mm) |
4.5 |
Mounting |
Surface Mount |
Package Material |
Plastic |
Package Description |
Double Deca Watt Package |
Package Family Name |
TO-263 |
Jedec |
TO-263AA |
Package Outline |
Link to Datasheet |
|
|
MANUFACTURING INFO
|
MSL |
1 |
Maximum Reflow Temperature (°C) |
245 |
Reflow Solder Time (Sec) |
30 |
Number of Reflow Cycle |
3 |
Standard |
J-STD-020D |
Maximum Wave Temperature (°C) |
N/R |
Wave Solder Time (Sec) |
N/R |
Lead Finish(Plating) |
Matte Sn annealed |
Under Plating Material |
Ni |
Terminal Base Material |
Cu Alloy |
|
|
|
