• Advanced Process Technology
|
• Ultra Low On-Resistance
|
• 175°C Operating Temperature
|
• Fast Switching
|
• Repetitive Avalanche Allowed up to Tjmax
|
• Lead-Free
|
|
CATALOG |

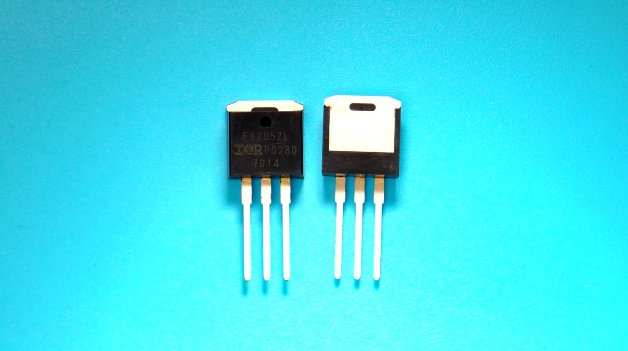

IRF3205ZLPbF COUNTRY OF ORIGIN
|
IRF3205ZLPBF LIFECYCLE |
IRF3205ZLPbF PARAMETRIC INFO
|
IRF3205ZLPbF PACKAGE INFO
|
IRF3205ZLPbF MANUFACTURING INFO
|
IRF3205ZLPbF PACKAGING INFO
|
|
COUNTRY OF ORIGIN
|
Taiwan (Province of China)
|
Mexico |
United Kingdom of Great Britain and Northern Ireland |
China |
|
LIFECYCLE |
Obsolete
Dec 31,2023 |
|
PARAMETRIC INFO
|
Channel Type |
N |
Channel Mode |
Enhancement |
Configuration |
Single |
Maximum Drain Source Voltage (V) |
55 |
Material |
Si |
Maximum Continuous Drain Current (A) |
110 |
Maximum Absolute Continuous Drain Current (A) |
110 |
Maximum Gate Source Voltage (V) |
±20 |
Maximum Drain Source Resistance (mOhm) |
6.5@10V |
Typical Gate Charge @ Vgs (nC) |
76@10V |
Typical Gate Charge @ 10V (nC) |
76 |
Maximum Power Dissipation (mW) |
170000 |
Process Technology |
HEXFET |
Category |
Power MOSFET |
Typical Input Capacitance @ Vds (pF) |
3450@25V |
Typical Turn-On Delay Time (ns) |
18 |
Typical Turn-Off Delay Time (ns) |
45 |
Typical Fall Time (ns) |
67 |
Typical Rise Time (ns) |
95 |
Maximum Gate Threshold Voltage (V) |
4 |
Number of Elements per Chip |
1 |
Minimum Operating Temperature (°C) |
-55 |
Maximum Operating Temperature (°C) |
175 |
|
|
PACKAGE INFO
|
Supplier Package |
TO-262 |
Basic Package Type |
Through Hole |
Pin Count |
3 |
Lead Shape |
Through Hole |
PCB |
3 |
Tab |
Tab |
Pin Pitch (mm) |
2.54 |
Package Length (mm) |
10.67(Max) |
Package Width (mm) |
4.83(Max) |
Package Height (mm) |
9.65(Max) |
Package Diameter (mm) |
N/R |
Seated Plane Height (mm) |
15.01(Max) |
Mounting |
Through Hole |
Package Material |
Plastic |
Package Description |
Transistor Outline Package |
Package Family Name |
TO |
Jedec |
TO-262AA |
Package Outline |
Link to Datasheet |
|
|
MANUFACTURING INFO
|
MSL |
1 |
Maximum Reflow Temperature (°C) |
N/R |
Reflow Solder Time (Sec) |
N/R |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
300 |
Wave Solder Time (Sec) |
10 |
Wave Temp. Source |
Link to Datasheet |
Lead Finish(Plating) |
N/A |
Under Plating Material |
N/A |
Terminal Base Material |
N/A |
Shelf Life Period |
3 Years |
|
|
PACKAGING INFO
|
Packaging |
Tube |
Quantity Of Packaging |
1000 |
|
|
|
|
