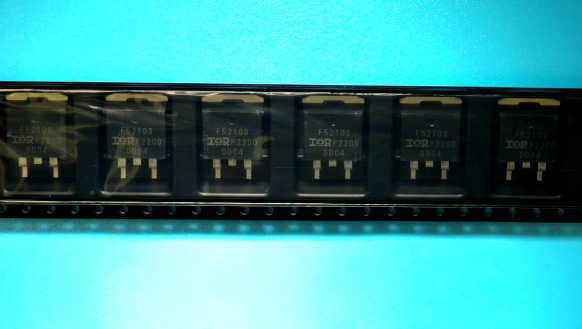

IRF5210STRLPBF Infineon Technologies MOSFET P-CH 100V 38A D2PAK

label:
2023/09/19 376



CATALOG
IRF5210STRLPBF COUNTRY OF ORIGIN
IRF5210STRLPBF PARAMETRIC INFO
IRF5210STRLPBF PACKAGE INFO
IRF5210STRLPBF MANUFACTURING INFO
IRF5210STRLPBF PACKAGING INFO
IRF5210STRLPBF ECAD MODELS


COUNTRY OF ORIGIN
China
Korea (Republic of)
Mexico
United Kingdom of Great Britain and Northern Ireland
United States of America


PARAMETRIC INFO
Channel Type P
Channel Mode Enhancement
Configuration Single
Maximum Drain Source Voltage (V) 100
Maximum Continuous Drain Current (A) 38
Maximum Gate Source Voltage (V) ±20
Maximum Drain Source Resistance (mOhm) 60@10V
Typical Gate Charge @ Vgs (nC) 150@10V
Typical Gate Charge @ 10V (nC) 150
Maximum Power Dissipation (mW) 3100
Process Technology HEXFET
Category Power MOSFET
Typical Input Capacitance @ Vds (pF) 2780@25V
Typical Turn-On Delay Time (ns) 14
Typical Turn-Off Delay Time (ns) 72
Typical Fall Time (ns) 55
Typical Rise Time (ns) 63
Maximum Gate Threshold Voltage (V) 4
Number of Elements per Chip 1
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 150
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 150


PACKAGE INFO
Supplier Package D2PAK
Basic Package Type Lead-Frame SMT
Pin Count 3
Lead Shape Gull-wing
PCB 2
Tab Tab
Pin Pitch (mm) 2.54
Package Length (mm) 10.67(Max)
Package Width (mm) 9.65(Max)
Package Height (mm) 4.83(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 10.67(Max)
Package Overall Width (mm) 15.88(Max)
Package Overall Height (mm) 5.08(Max)
Seated Plane Height (mm) 5.08(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Double Deca Watt Package
Package Family Name TO-263
Jedec TO-263AB
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 245
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Maximum Wave Temperature (°C) 300
Wave Solder Time (Sec) 10
Wave Temp. Source Link to Datasheet
Lead Finish(Plating) N/A
Under Plating Material N/A
Terminal Base Material N/A
Shelf Life Period 3 Years


PACKAGING INFO
Packaging Suffix TRL
Packaging Tape and Reel
Quantity Of Packaging 800
Packaging Document Link to Datasheet

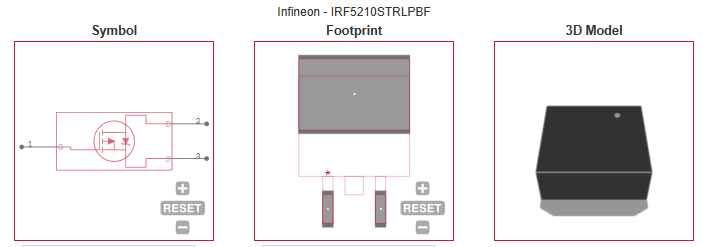

ECAD MODELS
