IRLML2244TRPBF Infineon Technologies MOSFET P-CH 20V 4.3A SOT23

label:
2023/10/27 355


CATALOG
IRLML2244TRPBF COUNTRY OF ORIGIN
IRLML2244TRPBF PARAMETRIC INFO
IRLML2244TRPBF PACKAGE INFO
IRLML2244TRPBF MANUFACTURING INFO
IRLML2244TRPBF PACKAGING INFO
IRLML2244TRPBF ECAD MODELS
IRLML2244TRPBF APPLICATIONS


COUNTRY OF ORIGIN
China
Malaysia
Philippines
Thailand


PARAMETRIC INFO
Channel Type P
Channel Mode Enhancement
Configuration Single
Maximum Drain Source Voltage (V) 20
Maximum Continuous Drain Current (A) 4.3
Maximum Absolute Continuous Drain Current (A) 4.3
Maximum Gate Source Voltage (V) ±12
Maximum Drain Source Resistance (mOhm) 54@4.5V
Typical Gate Charge @ Vgs (nC) 6.9@4.5V
Maximum Power Dissipation (mW) 1300
Process Technology HEXFET
Category Power MOSFET
Typical Input Capacitance @ Vds (pF) 570@16V
Typical Turn-On Delay Time (ns) 7
Typical Turn-Off Delay Time (ns) 43
Typical Fall Time (ns) 25
Typical Rise Time (ns) 12
Number of Elements per Chip 1
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 150
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 150

PACKAGE INFO
Supplier Package SOT-23
Basic Package Type Lead-Frame SMT
Pin Count 3
Lead Shape Gull-wing
PCB 3
Tab N/R
Pin Pitch (mm) 0.95
Package Length (mm) 3.04(Max)
Package Width (mm) 1.4(Max)
Package Height (mm) 1.02(Max)
Package Diameter (mm) N/R
Seated Plane Height (mm) 1.12(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline Transistor
Package Family Name SOT
Jedec TO-236AB
Package Outline Link to Datasheet

MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material Cu Alloy
Shelf Life Period 3 Years
Number of Wave Cycles N/R

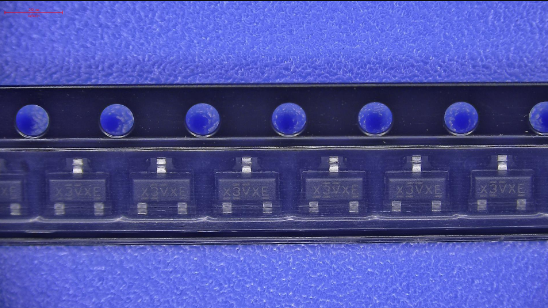

PACKAGING INFO
Packaging Suffix TR
Packaging Tape and Reel
Quantity Of Packaging 3000

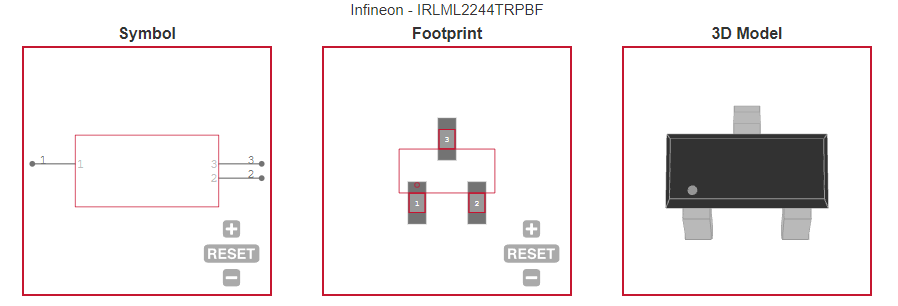

ECAD MODELS


APPLICATIONS
• System/Load Switch
