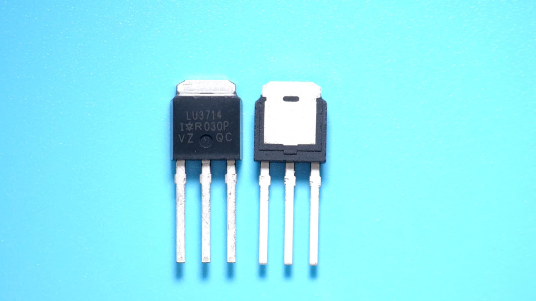

IRLU3714PBF Infineon / IR MOSFET N-CH 20V 36A I-PAK

label:
2024/08/26 206
IRLU3714PBF Infineon / IR MOSFET N-CH 20V 36A I-PAK


• Ultra-Low Gate Impedance
• Very Low RDS(on) at 4.5V VGS
• Fully Characterized Avalanche Voltage and Current


CATALOG
IRLU3714PBF COUNTRY OF ORIGIN
IRLU3714PBF LIFECYCLE
IRLU3714PBF PARAMETRIC INFO
IRLU3714PBF PACKAGE INFO
IRLU3714PBF MANUFACTURING INFO
IRLU3714PBF APPLICATIONS


COUNTRY OF ORIGIN
Malaysia


LIFECYCLE
Obsolete
Jan 08,2012


PARAMETRIC INFO
Channel Type N
Channel Mode Enhancement
Configuration Single
Maximum Drain Source Voltage (V) 20
Maximum Absolute Continuous Drain Current (A) 36
Maximum Continuous Drain Current (A) 36
Maximum Gate Source Voltage (V) ±20
Maximum Drain Source Resistance (mOhm) 20@10V
Typical Gate Charge @ Vgs (nC) 6.5@4.5V
Maximum Power Dissipation (mW) 47000
Process Technology HEXFET
Category Power MOSFET
Typical Input Capacitance @ Vds (pF) 670@10V
Typical Turn-On Delay Time (ns) 8.7
Typical Turn-Off Delay Time (ns) 10
Typical Fall Time (ns) 4.5
Typical Rise Time (ns) 78
Number of Elements per Chip 1
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 175


PACKAGE INFO
Supplier Package IPAK
Basic Package Type Through Hole
Pin Count 3
Lead Shape Through Hole
PCB 3
Tab Tab
Pin Pitch (mm) 2.3
Package Length (mm) 6.6
Package Width (mm) 2.3
Package Height (mm) 6.1
Package Diameter (mm) N/R
Seated Plane Height (mm) 8.5
Mounting Through Hole
Package Material Plastic
Package Family Name TO-251
Jedec TO-251AA


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 10 to 30
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) 300
Wave Solder Time (Sec) N/A
Wave Temp. Source Link to Datasheet
Lead Finish(Plating) Matte Sn annealed|Matte Sn
Under Plating Material N/A|Ni
Terminal Base Material Cu Alloy


APPLICATIONS
• High Frequency Isolated DC-DC Converters with Synchronous Rectification for Telecom and Industrial Use
• High Frequency Buck Converters for Computer Processor Power
• Lead-Free
