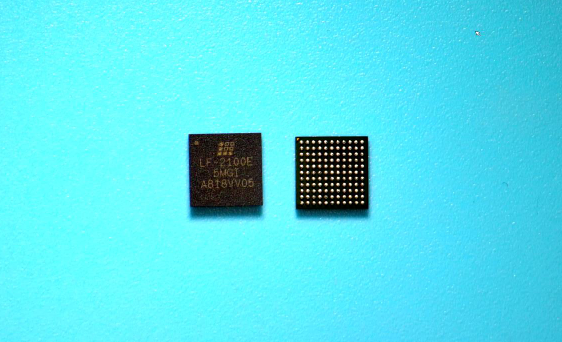

LCMXO3LF-2100E-5MG121I Lattice IC FPGA 100 I/O 121CSFBGA

label:
2024/08/20 175
LCMXO3LF-2100E-5MG121I Lattice IC FPGA 100 I/O 121CSFBGA


LCMXO3LF-2100E-5MG121I COUNTRY OF ORIGIN
LCMXO3LF-2100E-5MG121I PARAMETRIC INFO
LCMXO3LF-2100E-5MG121I PACKAGE INFO
LCMXO3LF-2100E-5MG121I PACKAGING INFO


COUNTRY OF ORIGIN
Taiwan (Province of China)
Korea (Republic of)
Philippines


PARAMETRIC INFO
Device Logic Units 2100
Device Logic Cells 2100
Maximum Number of User I/Os 100
Number of I/O Banks 6
Device Number of DLLs/PLLs 1
RAM Bits (Kbit) 74
Total Number of Block RAM 16
Program Memory Type SRAM
Family Name MACHXO3
Process Technology 65nm
Speed Grade 5
Copy Protection No
Programmability Yes
In-System Programmability Yes
Reprogrammability Support Yes
Maximum Operating Supply Voltage (V) 1.26
I/O Voltage (V) 1.2|1.5|1.8|2.5|3.3
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 100
Temperature Flag Jun
Supplier Temperature Grade Industrial
Digital Control Impedance No
Minimum Operating Supply Voltage (V) 1.14
Typical Operating Supply Voltage (V) 1.2


PACKAGE INFO
Supplier Package CSBGA
Basic Package Type Ball Grid Array
Pin Count 121
Lead Shape Ball
PCB 121
Tab N/R
Package Length (mm) 6
Package Width (mm) 6
Package Height (mm) 0.9(Max)
Package Diameter (mm) N/R
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Chip Scale Ball Grid Array
Package Family Name BGA
Package Outline Link to Datasheet


PACKAGING INFO
Packaging Tray
Quantity Of Packaging 490
