LMH6611MK/NOPB Texas Instruments LMH6611/LMH6612 Single Supply 345 MHz Rail-to-Rail Output Amplifiers


• Operating Voltage Range 2.7V to 11V
• Supply Current Per Channel 3.2 mA
• Small Signal Bandwidth 345 MHz
• Open Loop Gain 103 dB
• Input Offset Voltage (Limit at 25°C) ±1.5 mV


CATALOG
LMH6611MK/NOPB COUNTRY OF ORIGIN
LMH6611MK/NOPB PARAMETRIC INFO
LMH6611MK/NOPB PACKAGE INFO
LMH6611MK/NOPB MANUFACTURING INFO
LMH6611MK/NOPB PACKAGING INFO
LMH6611MK/NOPB ECAD MODELS
LMH6611MK/NOPB APPLICATIONS


COUNTRY OF ORIGIN
China
Malaysia
Philippines


PARAMETRIC INFO
Manufacturer Type General Purpose Amplifier
Type General Purpose Amplifier
Rail to Rail Rail to Rail Output
Number of Channels per Chip 1
Minimum Single Supply Voltage (V) 2.7
Process Technology BiCOM
Minimum PSRR (dB) 81
Typical Single Supply Voltage (V) 3|5|9
Maximum Single Supply Voltage (V) 11
Typical Gain Bandwidth Product (MHz) 135
Minimum Dual Supply Voltage (V) ±1.35
Maximum Quiescent Current (mA) 3.6@5V
Typical Dual Supply Voltage (V) ±3|±5
Maximum Input Offset Voltage (mV) 0.6@5V
Maximum Dual Supply Voltage (V) ±5.5
Maximum Input Offset Current (uA) 0.5@5V
Maximum Input Bias Current (uA) 10.1@5V
Maximum Operating Supply Voltage (V) ±5.5|11
Maximum Supply Voltage Range (V) 11 to 12
Minimum CMRR (dB) 81
Minimum CMRR Range (dB) 80 to 85
Typical Voltage Gain (dB) 103
Typical Slew Rate (V/us) 460@5V
Typical Settling Time (ns) 100
Typical Output Current (mA) 100@5V
Typical Input Noise Voltage Density (nV/rtHz) 10@5V
Typical Noninverting Input Current Noise Density (pA/rtHz) 2@5V
Shut Down Support Yes
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 125
Supplier Temperature Grade Extended Industrial
Power Supply Type Single|Dual


PACKAGE INFO

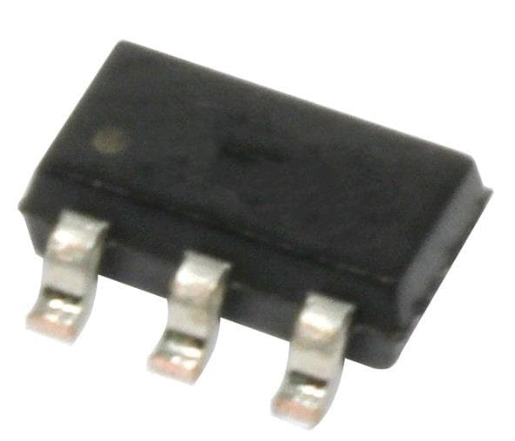

Supplier Package TSOT-23
Basic Package Type Lead-Frame SMT
Pin Count 6
Lead Shape Gull-wing
PCB 6
Tab N/R
Pin Pitch (mm) 0.95
Package Length (mm) 3.05(Max)
Package Width (mm) 1.75(Max)
Package Height (mm) 1(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 3.05(Max)
Package Overall Width (mm) 3.05(Max)
Package Overall Height (mm) 1.1(Max)
Seated Plane Height (mm) 1.1(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Thin Small Outline Transistor
Package Family Name SOT
Jedec MO-193
Package Outline Link to Datasheet
Maximum PACKAGE_DIMENSION_H 1
Minimum PACKAGE_DIMENSION_H 0.7
Maximum PACKAGE_DIMENSION_L 3.05
Minimum PACKAGE_DIMENSION_L 2.75
Maximum PACKAGE_DIMENSION_W 1.75
Minimum PACKAGE_DIMENSION_W 1.45
Maximum Diameter N/R
Minimum Diameter N/R
Maximum Seated_Plane_Height 1.1
Minimum Seated_Plane_Height 0.7


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn
Under Plating Material N/A
Terminal Base Material Cu Alloy
Number of Wave Cycles N/R


PACKAGING INFO
Packaging Tape and Reel
Quantity Of Packaging 1000

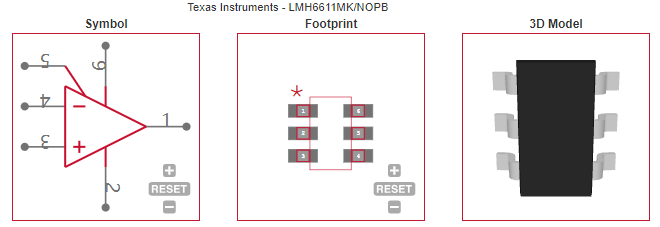

ECAD MODELS


APPLICATIONS
• ADC Driver
• DAC Buffer
• Active Filters
• High Speed Sensor Amplifier
• Current Sense Amplifier
• 1080i and 720p Analog Video Amplifier
• STB, TV Video Amplifier
• Video Switching and Muxing
