• Gain = 20x for LMP8601 and LMP8601-Q1
|
• Gain = 50x for LMP8602 and LMP8602-Q1
|
• Gain = 100x for LMP8603 and LMP8603-Q1
|
• TCVOS: 10 μV/°C Maximum
|
• CMRR: 90-dB Minimum
|
• Input Offset Voltage: 1-mV Maximum
|
• CMVR at VS = 5 V: –22 V to 60 V
|
• Single-Supply Bidirectional Operation
|
• All Minimum and Maximum Limits 100% Tested
|
• Q1 Devices Qualified for Automotive Applications
|
• Q1 Devices ACE-Q100 Qualified With the Following Results:– Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range
– Device Temperature Grade 0: –40°C to 150°C (LMP8601EDRQ1 Only)– Device HBM ESD Classification Level 2(3A on inputs)– Device CDM ESD Classification Level C6– Device MM ESD Classification Level M2
|
|
CATALOG |
LMP8601MAX/NOPB COUNTRY OF ORIGIN
|
LMP8601MAX/NOPB PARAMETRIC INFO
|
LMP8601MAX/NOPB PACKAGE INFO
|
LMP8601MAX/NOPB MANUFACTURING INFO
|
LMP8601MAX/NOPB PACKAGING INFO
|
LMP8601MAX/NOPB ECAD MODELS
|
LMP8601MAX/NOPB APPLICATIONS
|
|
COUNTRY OF ORIGIN
|
China
|
Malaysia
|
Mexico
|
|
PARAMETRIC INFO
|
Type |
Current Sense Amplifier |
Number of Elements per Chip |
1 |
Number of Channels per Chip |
1 |
Minimum PSRR (dB) |
90(Typ) |
Maximum Input Offset Voltage (mV) |
1@5V |
Minimum CMRR (dB) |
80 |
Minimum CMRR Range (dB) |
75 to 85 |
Maximum Input Resistance (MOhm) |
0.59(Typ)@5V |
Minimum Slew Rate (V/us) |
0.6@5V |
Typical Slew Rate (V/us) |
0.83@5V |
Maximum Voltage Gain Range (dB) |
<35 |
Maximum Voltage Gain (dB) |
26.06 |
Minimum Operating Temperature (°C) |
-40 |
Maximum Operating Temperature (°C) |
125 |
Minimum Storage Temperature (°C) |
-65 |
Maximum Storage Temperature (°C) |
150 |
Power Supply Type |
Single |
Maximum Supply Voltage Range (V) |
5 to 7 |
Minimum Single Supply Voltage (V) |
3 |
Typical Single Supply Voltage (V) |
5 |
Maximum Single Supply Voltage (V) |
5.5 |
Maximum Operating Supply Voltage (V) |
5.5 |
Maximum Supply Current (mA) |
1.1(Typ)@5V |
|
|
PACKAGE INFO
|
Supplier Package |
SOIC |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
8 |
Lead Shape |
Gull-wing |
PCB |
8 |
Tab |
N/R |
Pin Pitch (mm) |
1.27 |
Package Length (mm) |
5(Max) |
Package Width (mm) |
3.98(Max) |
Package Height (mm) |
1.5(Max) |
Package Diameter (mm) |
N/R |
Package Overall Length (mm) |
5(Max) |
Package Overall Width (mm) |
6.19(Max) |
Package Overall Height (mm) |
1.75(Max) |
Seated Plane Height (mm) |
1.75(Max) |
Mounting |
Surface Mount |
Package Weight (g) |
N/A |
Package Material |
Plastic |
Package Description |
Small Outline IC |
Package Family Name |
SO |
Jedec |
MS-012AA |
Package Outline |
Link to Datasheet |
|
|
MANUFACTURING INFO
|
MSL |
1 |
Maximum Reflow Temperature (°C) |
260 |
Reflow Solder Time (Sec) |
30 |
Number of Reflow Cycle |
3 |
Standard |
J-STD-020D |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
260 |
Wave Solder Time (Sec) |
10 |
Wave Temp. Source |
Link to Datasheet |
Lead Finish(Plating) |
Matte Sn |
Under Plating Material |
N/A |
Terminal Base Material |
Cu Alloy |
Number of Wave Cycles |
N/A |
|
|

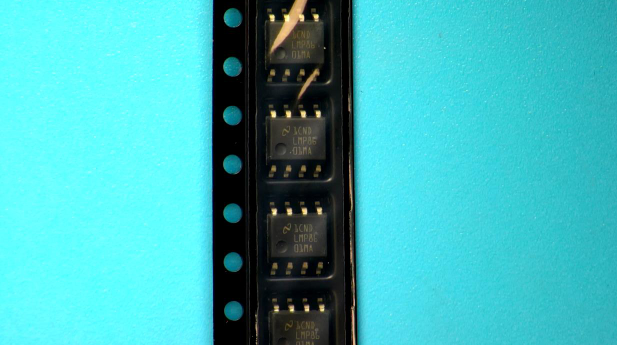

PACKAGING INFO
|
Packaging |
Tape and Reel |
Quantity Of Packaging |
2500 |
Component Orientation |
Q1 |
Packaging Document |
Link to Datasheet |
|
|

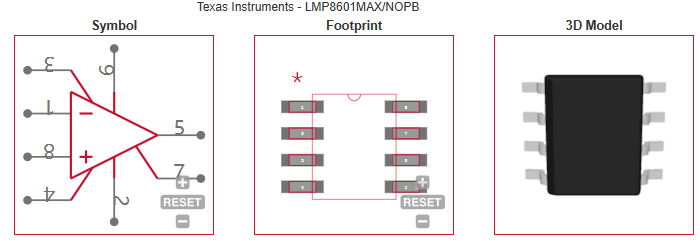

ECAD MODELS |

|
|
APPLICATIONS |
• High-Side and Low-Side Driver Configuration Current Sensing
|
• Bidirectional Current Measurement |
• Current Loop to Voltage Conversion |
• Automotive Fuel Injection Control |
• Transmission Control |
• Power Steering |
• Battery Management Systems |
|
