LP2951CSD-3.3/NOPB Texas Instruments IC REG LIN POS ADJ 100MA 8WSON

label:
2024/01/2 368


• Input Voltage Range: 2.3 V to 30 V
• 5-V, 3-V, and 3.3-V Output Voltage Versions Available
• High Accuracy Output Voltage
• Ensured 100-mA Output Current
• Extremely Low Quiescent Current
• Low Dropout Voltage
• Extremely Tight Load and Line Regulation
• Very Low Temperature Coefficient
• Use as Regulator or Reference
• Needs Minimum Capacitance for Stability
• Current and Thermal Limiting
• Stable With Low-ESR Output Capacitors (10 mΩ to 6 Ω)
• LP2951-N Versions Only:
   – Error Flag Warns of Output Dropout
   – Logic-Controlled Electronic Shutdown
   – Output Programmable From 1.24 V to 29 V


CATALOG
LP2951CSD-3.3/NOPB COUNTRY OF ORIGIN
LP2951CSD-3.3/NOPB PARAMETRIC INFO
LP2951CSD-3.3/NOPB PACKAGE INFO
LP2951CSD-3.3/NOPB MANUFACTURING INFO   
LP2951CSD-3.3/NOPB PACKAGING INFO
LP2951CSD-3.3/NOPB ECAD MODELS
LP2951CSD-3.3/NOPB FUNCTIONAL BLOCK DIAGRAMS
LP2951CSD-3.3/NOPB APPLICATIONS  


COUNTRY OF ORIGIN
Malaysia


PARAMETRIC INFO
Type LDO
Number of Outputs 1
Maximum Output Current (A) 0.1
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 125
Output Type Fixed
Output Voltage Range (V) 1.8 to 10
Junction to Ambient 43.3°C/W
Junction to Case 35°C/W
Polarity Positive
Special Features Current Limit|Thermal Protection
Load Regulation 0.2%
Line Regulation 0.2%
Maximum Dropout Voltage @ Current (V) 0.08@100uA|0.45@100mA
Minimum Input Voltage (V) 2.3
Maximum Input Voltage (V) 30
Output Voltage (V) 3.3
Typical Quiescent Current (mA) 0.075
Typical Dropout Voltage @ Current (V) 0.05@100uA|0.38@100mA
Reference Voltage (V) 1.26
Accuracy (%) ±0.5(Typ)
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 150
Typical Ground Current @ Full Load (mA) 8
Typical PSRR (dB) 51
Typical Output Capacitance (uF) 1(Min)
Typical Output Noise Voltage (uVrms) 430
Output Capacitor Type Ceramic

PACKAGE INFO
Supplier Package WSON EP
Basic Package Type Non-Lead-Frame SMT
Pin Count 8
Lead Shape No Lead
PCB 8
Tab N/R
Pin Pitch (mm) 0.8
Package Length (mm) 4.1(Max)
Package Width (mm) 4.1(Max)
Package Height (mm) 0.75(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 4.1(Max)
Package Overall Width (mm) 4.1(Max)
Package Overall Height (mm) 0.8(Max)
Seated Plane Height (mm) 0.8(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Very Very Thin Small Outline No Lead Package, Exposed Pad
Package Family Name SON
Jedec MO-229

MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 40
Number of Reflow Cycle 4
Standard IPC-1752
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn
Under Plating Material Ag
Terminal Base Material Cu Alloy



PACKAGING INFO

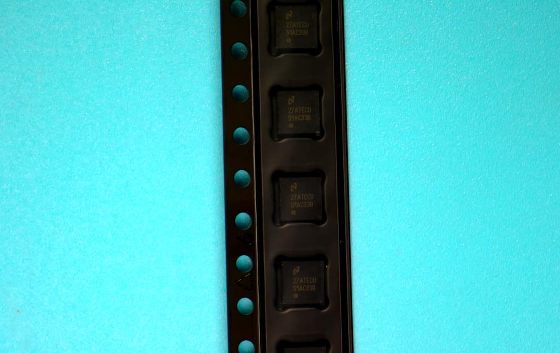

Packaging Tape and Reel
Quantity Of Packaging 1000
Reel Diameter (in) 7
Reel Width (mm) 12.4
Tape Pitch (mm) 8
Tape Width (mm) 12
Component Orientation Q1
Packaging Document Link to Datasheet

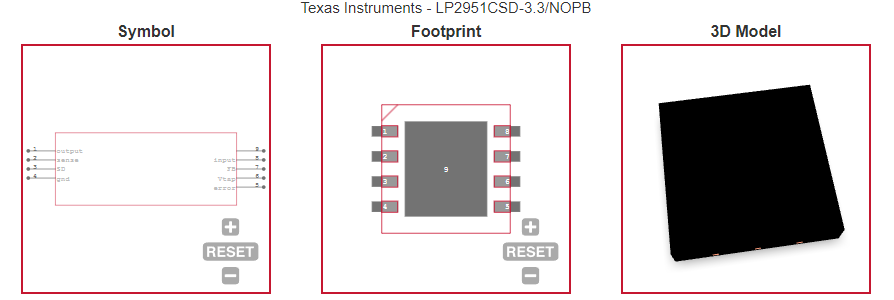

ECAD MODELS

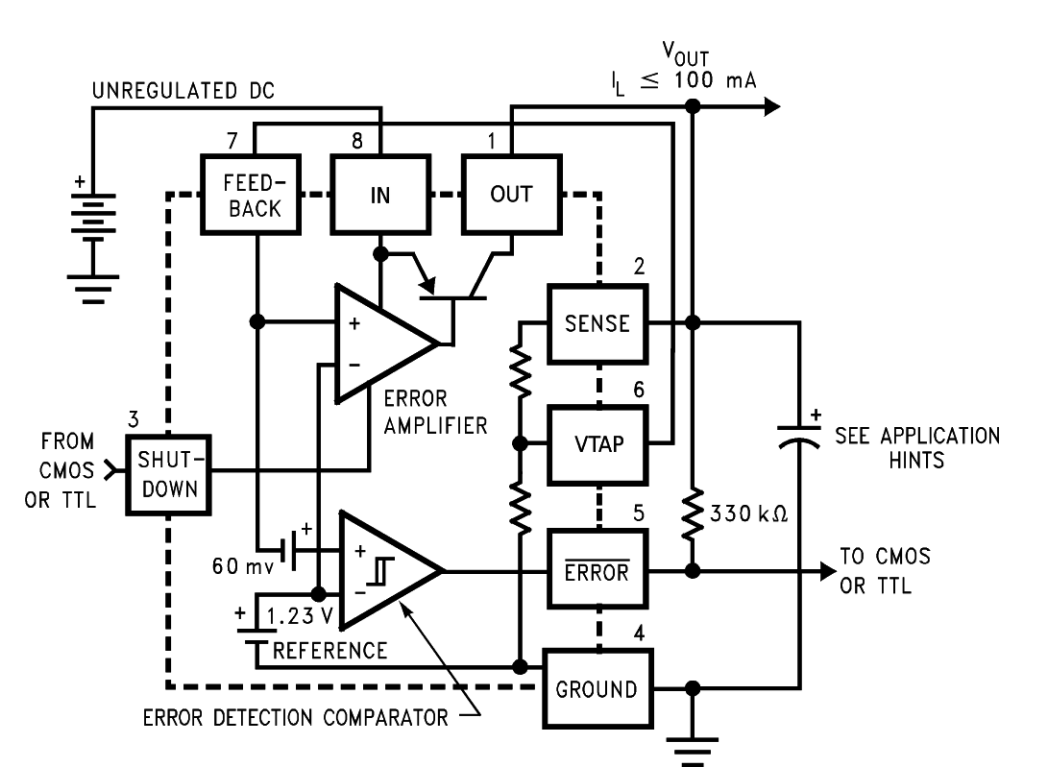

FUNCTIONAL BLOCK DIAGRAMS


APPLICATIONS
• High-Efficiency Linear Regulator
• Regulator with Undervoltage Shutdown
• Low Dropout Battery-powered Regulator
• Snap-ON/Snap-OFF Regulator
