MCP121T-270E/TT Microchip Technology IC SUPERVISOR 2.63V LOW SOT-23B

label:
2024/05/28 242


CATALOG
MCP121T-270E/TT COUNTRY OF ORIGIN
MCP121T-270E/TT PARAMETRIC INFO
MCP121T-270E/TT PACKAGE INFO
MCP121T-270E/TT MANUFACTURING INFO
MCP121T-270E/TT PACKAGING INFO



COUNTRY OF ORIGIN
China
Philippines
Thailand
Singapore



PARAMETRIC INFO
Output Driver Active Low/Open Drain
Manual Reset No
Watchdog Timer No
Number of Supervisors 1
Typical Reset Threshold Voltage (V) 2.63
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 125
Chip Enable Signals No
Power Fail Detection No
Battery Backup Switching No
Maximum Reset Active Time (ms) 180
Maximum Operating Supply Voltage (V) 5.5
Minimum Reset Threshold Voltage (V) 2.591
Maximum Reset Threshold Voltage (V) 2.67
Monitored Voltage (V) 2.63
Maximum Supply Current (uA) 20
Minimum Operating Supply Voltage (V) 1
Supplier Temperature Grade Extended
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 150
Type Voltage Supervisory
Programmability No



PACKAGE INFO
Supplier Package SOT-23
Basic Package Type Lead-Frame SMT
Pin Count 3
Lead Shape Gull-wing
PCB 3
Tab N/R
Package Length (mm) 2.9
Package Width (mm) 1.3
Package Height (mm) 0.95
Package Diameter (mm) N/R
Mounting Surface Mount
Package Description Small Outline Transistor
Package Family Name SOT
Jedec TO-236AB
Package Outline Link to Datasheet



MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 20 to 40
Number of Reflow Cycle 3
Standard J-STD-020C
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material Cu Alloy

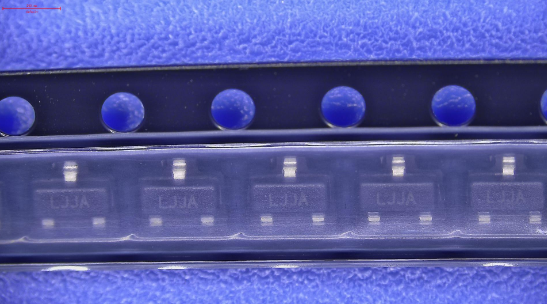

PACKAGING INFO
Packaging Suffix T
Packaging Tape and Reel
Quantity Of Packaging 3000
Reel Diameter (in) 7
Tape Pitch (mm) 4
Tape Width (mm) 8
Component Orientation Single Pin At Sprocket Hole
Packaging Document Link to Datasheet
Tape Type Embossed

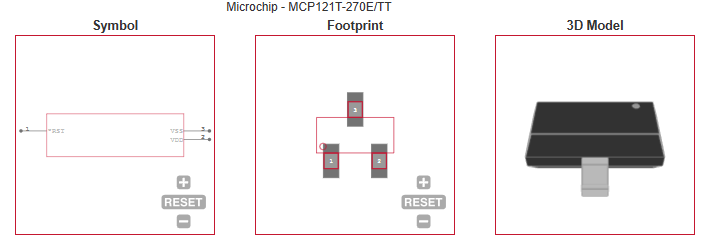

ECAD MODELS
