MIC861YC5-TR Microchip Technology IC OPAMP GP 400KHZ RRO SC70-5

label:
2023/10/31 288


• Teeny™ SC70 packaging
• 400kHz gain-bandwidth product
• 650kHz, –3dB bandwidth
• 4.6µA supply current
• Rail-to-Rail output
• Ground sensing at input (common mode to GND)
• Drives large capactive loads (1000pF)
• Unity gain stable


CATALOG
MIC861YC5-TR COUNTRY OF ORIGIN 
MIC861YC5-TR LIFECYCLE
MIC861YC5-TR PARAMETRIC INFO
MIC861YC5-TR PACKAGE INFO
MIC861YC5-TR MANUFACTURING INFO
MIC861YC5-TR PACKAGING INFO
MIC861YC5-TR ECAD MODELS
MIC861YC5-TR APPLICATIONS


COUNTRY OF ORIGIN
Thailand


LIFECYCLE
Obsolete
Jun 15,2023


PARAMETRIC INFO
Manufacturer Type General Purpose Amplifier
Type General Purpose Amplifier
Rail to Rail Rail to Rail Output
Minimum Single Supply Voltage (V) 2.43
Number of Channels per Chip 1
Minimum PSRR (dB) 85(Typ)
Typical Single Supply Voltage (V) 3|5
Maximum Single Supply Voltage (V) 5.25
Maximum Quiescent Current (mA) 4.6(Typ)@5V
Typical Gain Bandwidth Product (MHz) 0.4
Maximum Input Offset Voltage (mV) 2(Typ)@5V
Maximum Input Offset Current (uA) 0.00001(Typ)@5V
Maximum Operating Supply Voltage (V) 5.25
Minimum CMRR (dB) 80(Typ)
Maximum Supply Voltage Range (V) <5.5
Minimum CMRR Range (dB) 80 to 85
Typical Voltage Gain (dB) 83
Typical Slew Rate (V/us) 0.12@5V
Typical Input Bias Current (uA) 0.00002@5V
Shut Down Support No
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 85
Power Supply Type Single

PACKAGE INFO
Supplier Package SC-70
Basic Package Type Lead-Frame SMT
Pin Count 5
Lead Shape Gull-wing
PCB 5
Tab N/R
Package Length (mm) 2.25(Max)
Package Width (mm) 1.35(Max)
Package Height (mm) 1(Max)
Package Diameter (mm) N/R
Mounting Surface Mount
Package Description Small Outline Transistor
Package Family Name SOT
Package Outline Link to Datasheet

MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 5
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Wave Temp. Source Link to Datasheet
Lead Finish(Plating) Au
Under Plating Material Pd over Ni
Terminal Base Material Cu Alloy

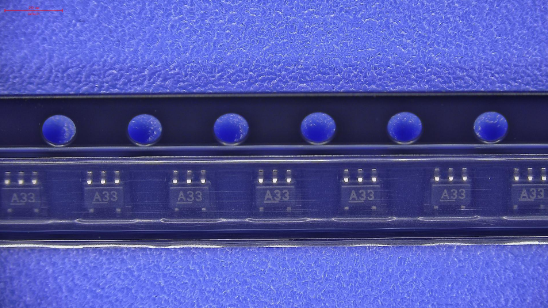

PACKAGING INFO
Packaging Suffix TR
Packaging Tape and Reel
Quantity Of Packaging 3000

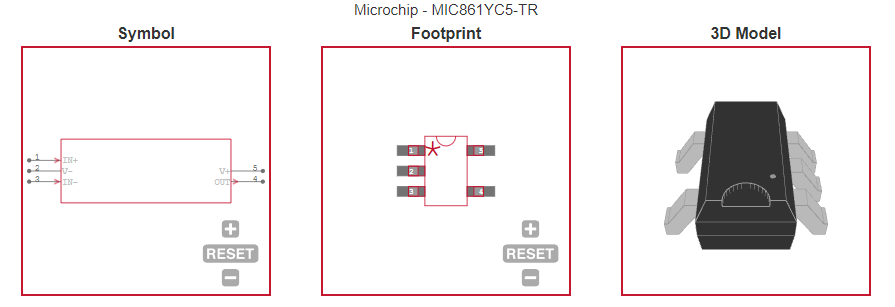

ECAD MODELS


APPLICATIONS
• Portable equipment
• PDAs
• Pagers
• Cordless Phones
• Consumer Electronics
