NCP21WB473J03RA COUNTRY OF ORIGIN
|
NCP21WB473J03RA PARAMETRIC INFO
|
NCP21WB473J03RA PACKAGE INFO
|
NCP21WB473J03RA MANUFACTURING INFO
|
NCP21WB473J03RA PACKAGING INFO
|
|
COUNTRY OF ORIGIN
|
China
|
Japan
|
|
PARAMETRIC INFO
|
Type |
NTC |
Resistance Range @ 25C (Ohm) |
25000 to 120000 |
Sensitivity Index Range (K) |
4100 to 4300 |
Percentage of Resistance Tolerance Range @ 25C (%) |
±5 to ±10 |
Resistance @ 25C (Ohm) |
47000 |
Percentage of Resistance Tolerance @ 25C (%) |
±5 |
Application |
Temperature Compensation|Temperature Sensor |
Sensitivity Index (K) |
4108 |
Description of Terminals |
Leadless |
Maximum Power Rating (W) |
200m |
Maximum Operating Temperature (°C) |
125 |
Minimum Operating Temperature (°C) |
-40 |
Maximum Storage Temperature (°C) |
40 |
Minimum Storage Temperature (°C) |
-10 |
Construction |
Solder Pad |
Linearity |
No |
Maximum Operating Supply Voltage |
5V |
|
|
PACKAGE INFO
|
Mounting |
Surface Mount |
Terminal Pitch (mm) |
N/R |
Package/Case |
0805 |
Number of Terminals |
2 |
Product Length (mm) |
2 |
Product Depth (mm) |
1.25 |
Product Height (mm) |
0.85 |
Product Diameter (mm) |
N/R |
Seated Plane Height (mm) |
N/R |
Product Weight (g) |
0.0094 |
|
|
MANUFACTURING INFO
|
MSL |
N/A |
Maximum Reflow Temperature (°C) |
230 to 270 |
Reflow Solder Time (Sec) |
20 |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
230 to 260 |
Wave Solder Time (Sec) |
10 |
Wave Temp. Source |
Link to Datasheet |
Lead Finish(Plating) |
Matte Sn annealed |
Under Plating Material |
Ni |
Terminal Base Material |
Ag Alloy |
|
|

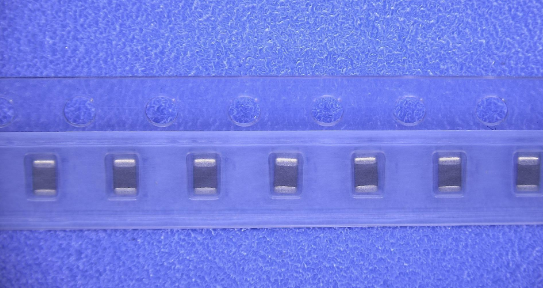

PACKAGING INFO
|
Packaging Suffix |
RA |
Packaging |
Tape and Reel |
Quantity Of Packaging |
4000 |
Packaging Document |
Link to Datasheet |
|
|
