• 3.3 V, 5.0 V, and Adjustable Voltage Version (from 2.5 V to 20 V)
±2% Output Voltage
|
• 400 mA Output Current
|
• 500 mV (max) Dropout Voltage (5.0 V Output)
|
• Inhibit Input
|
• Very Low Current Consumption
|
• Fault Protection
♦ +45 V Peak Transient Voltage
♦ −42 V Reverse Voltage
♦ Short Circuit
♦ Thermal Overload
|
• NCV Prefix for Automotive and Other Applications Requiring
Unique Site and Control Change Requirements; AEC−Q100
Qualified and PPAP Capable |
• These are Pb−Free Devices |
|
CATALOG |
NCV4276CDTADJRKG COUNTRY OF ORIGIN
|
NCV4276CDTADJRKG PARAMETRIC INFO
|
NCV4276CDTADJRKG PACKAGE INFO
|
NCV4276CDTADJRKG MANUFACTURING INFO
|
NCV4276CDTADJRKG PACKAGING INFO
|
NCV4276CDTADJRKG ECAD MODELS
|
|
COUNTRY OF ORIGIN
|
Malaysia |
|
PARAMETRIC INFO
|
Type |
LDO |
Number of Outputs |
1 |
Maximum Output Current (A) |
0.15 |
Minimum Operating Temperature (°C) |
-40 |
Maximum Operating Temperature (°C) |
150 |
Output Type |
Fixed |
Output Voltage Range (V) |
1.8 to 10 |
Junction to Ambient |
109°C/W |
Polarity |
Positive |
Special Features |
Over Current Protection|Over Temperature Protection |
Load Regulation |
90mV |
Line Regulation |
30mV |
Maximum Quiescent Current (mA) |
0.07 |
Maximum Dropout Voltage @ Current (V) |
0.5@100mA |
Minimum Input Voltage (V) |
-42 |
Maximum Input Voltage (V) |
45 |
Output Voltage (V) |
5 |
Typical Quiescent Current (mA) |
0.04 |
Typical Dropout Voltage @ Current (V) |
0.25@100mA |
Accuracy (%) |
±2 |
Supplier Temperature Grade |
Automotive |
Minimum Storage Temperature (°C) |
-50 |
Maximum Storage Temperature (°C) |
150 |
|
|
PACKAGE INFO
|
Supplier Package |
DPAK |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
5 |
Lead Shape |
Gull-wing |
PCB |
4 |
Tab |
Tab |
Pin Pitch (mm) |
1.14 |
Package Length (mm) |
6.73(Max) |
Package Width (mm) |
6.22(Max) |
Package Height (mm) |
2.38(Max) |
Package Diameter (mm) |
N/R |
Seated Plane Height (mm) |
2.38(Max) |
Mounting |
Surface Mount |
Package Weight (g) |
N/A |
Package Material |
Plastic |
Package Description |
Deca Watt Package |
Package Family Name |
TO-252 |
Jedec |
N/A |
|
|
MANUFACTURING INFO
|
MSL |
1 |
Maximum Reflow Temperature (°C) |
260 |
Reflow Solder Time (Sec) |
20 to 40 |
Number of Reflow Cycle |
3 |
Standard |
J-STD-020C |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
N/R |
Wave Solder Time (Sec) |
N/R |
Wave Temp. Source |
Link to Datasheet |
Lead Finish(Plating) |
Matte Sn annealed |
Under Plating Material |
N/A |
Terminal Base Material |
CuNi |
|
|

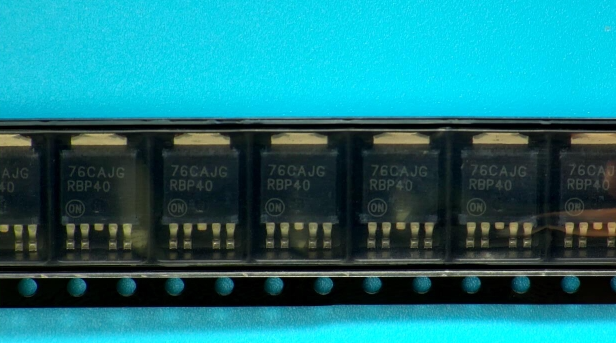

PACKAGING INFO
|
Packaging |
Tape and Reel |
Quantity Of Packaging |
2500 |
Packaging Document |
Link to Datasheet |
|
|

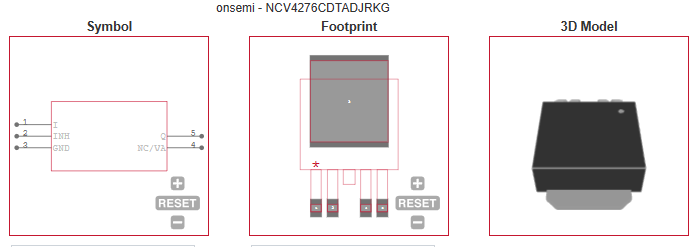

ECAD MODELS
|

|
|
|
