NJVNJD2873T4G onsemi TRANS NPN 50V 2A DPAK

label:
2024/10/11 137

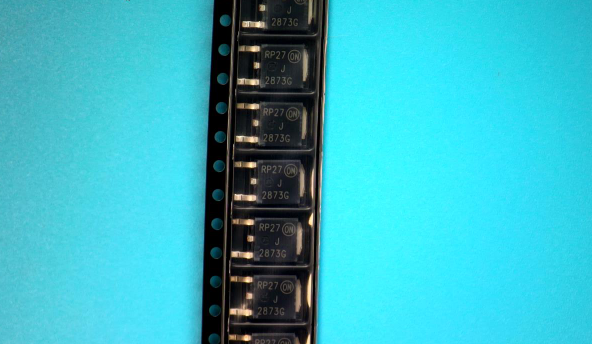

NJVNJD2873T4G onsemi  TRANS NPN 50V 2A DPAK


• High DC Current Gain
• Low Collector−Emitter Saturation Voltage
• High Current−Gain − Bandwidth Product
• Epoxy Meets UL 94 V−0 @ 0.125 in
• NJV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q101 Qualified and PPAP Capable
• These Devices are Pb−Free, Halogen Free/BFR Free and are RoHS Compliant


CATALOG
NJVNJD2873T4G COUNTRY OF ORIGIN
NJVNJD2873T4G PARAMETRIC INFO
NJVNJD2873T4G PACKAGE INFO
NJVNJD2873T4G MANUFACTURING INFO
NJVNJD2873T4G PACKAGING INFO


COUNTRY OF ORIGIN
Malaysia
Viet Nam


PARAMETRIC INFO
Type NPN
Configuration Single
Maximum Collector-Emitter Voltage (V) 50
Maximum Collector Base Voltage (V) 50
Maximum Emitter Base Voltage (V) 5
Maximum DC Collector Current (A) 2
Minimum Transition Frequency (MHz) 65
Material Si
Maximum Power Dissipation (mW) 1680
Operating Junction Temperature (°C) -65 to 175
Maximum Collector Cut-Off Current (nA) 100
Maximum Collector-Emitter Saturation Voltage (V) 0.3@0.05mA@1mA
Maximum Base Emitter Saturation Voltage (V) 1.2@0.05A@1A
Category Bipolar Power
Minimum DC Current Gain 120@0.5A@2V|40@2A@2V
Number of Elements per Chip 1
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 175
Minimum Operating Temperature (°C) -65
Maximum Operating Temperature (°C) 175
Supplier Temperature Grade Automotive


PACKAGE INFO
Supplier Package DPAK
Basic Package Type Lead-Frame SMT
Pin Count 3
Lead Shape Gull-wing
PCB 2
Tab Tab
Pin Pitch (mm) 2.29
Package Length (mm) 6.73(Max)
Package Width (mm) 6.22(Max)
Package Height (mm) 2.38(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 6.73(Max)
Package Overall Width (mm) 10.41(Max)
Package Overall Height (mm) 2.51(Max)
Seated Plane Height (mm) 2.51(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Deca Watt Package
Package Family Name TO-252
Jedec TO-252AA
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard N/A
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material Cu Alloy


PACKAGING INFO
Packaging Suffix T4
Packaging Tape and Reel
Quantity Of Packaging 2500
Packaging Document Link to Datasheet
