OPA172IDBVR Texas Instruments OPAx172 36-V, Single-Supply, 10-MHz, Rail-to-Rail Output Operational Amplifiers

label:
2023/10/20 342



• Wide Supply Range: +4.5 V to +36 V, ±2.25 V to ±18 V
• LowOffset Voltage: ±0.2 mV
• LowOffset Drift: ±0.3 µV/°C
• Gain Bandwidth: 10 MHz
• LowInput Bias Current: ±8 pA
• LowQuiescent Current: 1.6 mA per Amplifier


CATALOG
OPA172IDBVR COUNTRY OF ORIGIN
OPA172IDBVR PARAMETRIC INFO
OPA172IDBVR PACKAGE INFO
OPA172IDBVR MANUFACTURING INFO
OPA172IDBVR PACKAGING INFO
OPA172IDBVR ECAD MODELS
OPA172IDBVR APPLICATIONS


COUNTRY OF ORIGIN
China
Malaysia
Philippines
Thailand


PARAMETRIC INFO
Manufacturer Type Precision Amplifier
Type Precision Amplifier
Rail to Rail Rail to Rail Output
Minimum Single Supply Voltage (V) 4.5
Number of Channels per Chip 1
Process Technology CMOS
Minimum PSRR (dB) 120(Typ)
Typical Single Supply Voltage (V) 3|5|9|12|15|18|24|28
Maximum Single Supply Voltage (V) 36
Output Type CMOS
Maximum Quiescent Current (mA) 1.8@±18V
Minimum Dual Supply Voltage (V) ±2.25
Typical Gain Bandwidth Product (MHz) 10
Maximum Input Offset Voltage (mV) 1@±18V
Typical Dual Supply Voltage (V) ±3|±5|±9|±12|±15
Maximum Input Offset Current (uA) 0.000015@±18V
Maximum Dual Supply Voltage (V) ±18
Maximum Operating Supply Voltage (V) ±18|36
Maximum Input Bias Current (uA) 0.000015@±18V
Minimum CMRR (dB) 90
Maximum Supply Voltage Range (V) 36 to 37
Minimum CMRR Range (dB) 90 to 95
Typical Voltage Gain (dB) 130
Typical Slew Rate (V/us) 10@±18V
Typical Settling Time (ns) 3200
Typical Input Noise Voltage Density (nV/rtHz) 12@±18V
Typical Noninverting Input Current Noise Density (pA/rtHz) 0.0016@±18V
Typical Input Bias Current (uA) 0.00008@±18V
Shut Down Support No
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 125
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 150
Power Supply Type Single|Dual
Typical Output Resistance (Ohm) 60
Input Offset Voltage Drift (uV/°C) ±1.5


PACKAGE INFO
Supplier Package SOT-23
Basic Package Type Lead-Frame SMT
Pin Count 5
Lead Shape Gull-wing
PCB 5
Tab N/R
Pin Pitch (mm) 0.95
Package Length (mm) 3.05(Max)
Package Width (mm) 1.75(Max)
Package Height (mm) 1.1
Package Diameter (mm) N/R
Package Overall Length (mm) 3.05(Max)
Package Overall Width (mm) 3(Max)
Package Overall Height (mm) 1.45(Max)
Seated Plane Height (mm) 1.45(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline Transistor
Package Family Name SOT
Jedec MO-178AA
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 2
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) 260
Wave Solder Time (Sec) 4
Wave Temp. Source Link to Datasheet
Lead Finish(Plating) Au
Under Plating Material Pd over Ni
Terminal Base Material Cu Alloy
Number of Wave Cycles N/A

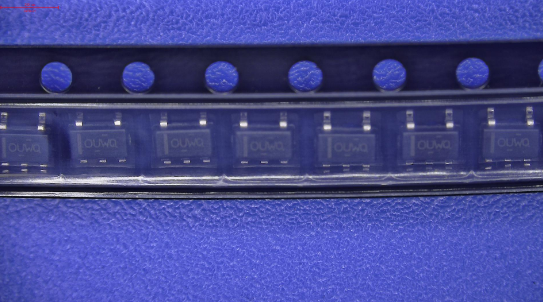

PACKAGING INFO
Packaging Suffix R
Packaging Tape and Reel
Quantity Of Packaging 3000
Reel Diameter (in) 7.09
Reel Width (mm) 8.4
Tape Pitch (mm) 4
Tape Width (mm) 8
Component Orientation Q3
Packaging Document Link to Datasheet

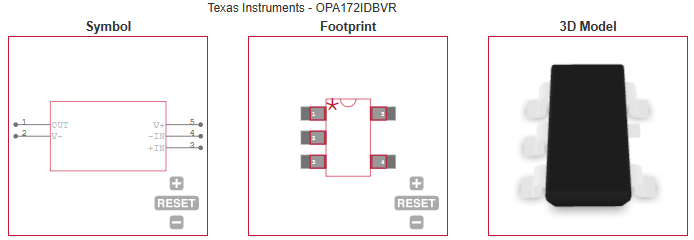

ECAD MODELS



APPLICATIONS
• Tracking Amplifier in Power Modules
• Merchant Power Supplies
• Transducer Amplifiers
• Bridge Amplifiers
• Temperature Measurements
• Strain Gauge Amplifiers
• Precision Integrators
• Test Equipment
