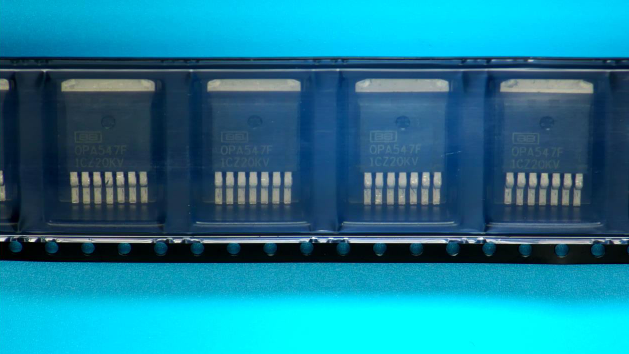

OPA547FKTWT Texas Instruments IC OPAMP GP 1MHZ DDPAK

label:
2023/11/27 308



• WIDE SUPPLY RANGE Single Supply: +8V to +60V Dual Supply: ±4V to ±30V
• HIGH OUTPUT CURRENT: 500mA Continuous
• WIDE OUTPUT VOLTAGE SWING
• FULLY PROTECTED: Thermal Shutdown Adjustable Current Limit
• OUTPUT DISABLE CONTROL
• THERMAL SHUTDOWN INDICATOR
• HIGH SLEW RATE: 6V/µs
• LOW QUIESCENT CURRENT
• PACKAGES: 7-Lead TO-220, Zip and Straight Leads 7-Lead DDPAK Surface-Mount


CATALOG
OPA547FKTWT COUNTRY OF ORIGIN
OPA547FKTWT PARAMETRIC INFO
OPA547FKTWT PACKAGE INFO
OPA547FKTWT MANUFACTURING INFO
OPA547FKTWT PACKAGING INFO
OPA547FKTWT ECAD MODELS
OPA547FKTWT APPLICATIONS


COUNTRY OF ORIGIN
Taiwan (Province of China)
Malaysia
Thailand
United States of America


PARAMETRIC INFO
Manufacturer Type High Output Current Amplifier
Type High Output Current Amplifier
Minimum Single Supply Voltage (V) 8
Number of Channels per Chip 1
Typical Single Supply Voltage (V) 9|12|15|18|24|28
Maximum Single Supply Voltage (V) 60
Maximum Quiescent Current (mA) 15@5V
Minimum Dual Supply Voltage (V) ±4
Typical Gain Bandwidth Product (MHz) 1
Maximum Input Offset Voltage (mV) 5@±30V
Typical Dual Supply Voltage (V) ±5|±9|±12|±15|±18|±24|±28
Maximum Input Offset Current (uA) 0.05@±30V
Maximum Dual Supply Voltage (V) ±30
Maximum Input Voltage Range (V) -0.2 to 2.3(Typ)
Maximum Operating Supply Voltage (V) ±30|60
Maximum Input Bias Current (uA) 0.5@±30V
Minimum CMRR (dB) 80
Maximum Supply Voltage Range (V) >=44
Minimum CMRR Range (dB) 80 to 85
Typical Voltage Gain (dB) 115
Typical Slew Rate (V/us) 6@±30V
Typical Settling Time (ns) 18000
Typical Output Current (mA) 750@±30V
Typical Input Noise Voltage Density (nV/rtHz) 90@±30V
Typical Noninverting Input Current Noise Density (pA/rtHz) 0.2@±30V
Typical Input Bias Current (uA) 0.1@±30V
Shut Down Support Yes
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 85
Supplier Temperature Grade Extended Industrial
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 125
Power Supply Type Single|Dual


PACKAGE INFO
Supplier Package TO-263
Basic Package Type Lead-Frame SMT
Pin Count 8
Lead Shape Gull-wing
PCB 7
Tab Tab
Pin Pitch (mm) 1.27
Package Length (mm) 10.41(Max)
Package Width (mm) 9.4(Max)
Package Height (mm) 4.65(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 10.41(Max)
Package Overall Width (mm) 15.37(Max)
Package Overall Height (mm) 4.96(Max)
Seated Plane Height (mm) 4.96(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Double Deca Watt Package
Package Family Name TO-263
Jedec MO-169


MANUFACTURING INFO
MSL 2
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) N/A
Number of Reflow Cycle N/A
Standard N/A
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn
Under Plating Material N/A
Terminal Base Material Cu Alloy
Number of Wave Cycles N/R


PACKAGING INFO
Packaging Suffix T
Packaging Tape and Reel
Quantity Of Packaging 250
Reel Diameter (in) 13
Reel Width (mm) 24.4
Tape Pitch (mm) 16
Tape Width (mm) 24
Component Orientation Q2
Packaging Document Link to Datasheet


ECAD MODELS



APPLICATIONS
• VALVE, ACTUATOR DRIVERS
• SYNCHRO, SERVO DRIVERS
• POWER SUPPLIES
• TEST EQUIPMENT
• TRANSDUCER EXCITATION
• AUDIO AMPLIFIERS
