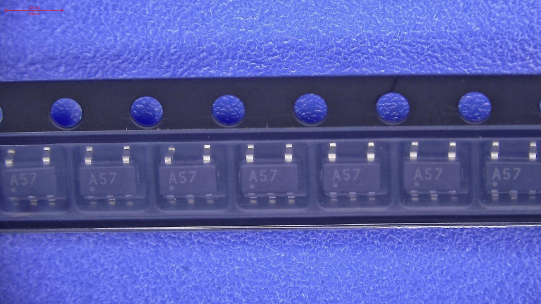

OPA657N/250 Texas Instruments IC OPAMP VFB 1.6GHZ SOT23-5

label:
2023/12/20 282


• High Gain Bandwidth Product: 1.6 GHz
• High Bandwidth 275 MHz (G = 10)
• Slew Rate 700 V/µs (G = 10, 1-V Step)
• Available in High Grade With Improved DC Specifications
• Operating Temperature Range: –40°C to 85°C
• Low-Input Offset Voltage: ±250 µV
• Low-Input Bias Current: 2 pA
• Low-Input Voltage Noise: 4.8 nV/√Hz
• High-Output Current: 70 mA
• Fast Overdrive Recovery


CATALOG
OPA657N/250 COUNTRY OF ORIGIN
OPA657N/250 PARAMETRIC INFO
OPA657N/250 PACKAGE INFO
OPA657N/250 MANUFACTURING INFO
OPA657N/250 PACKAGING INFO
OPA657N/250 ECAD MODELS
OPA657N/250 APPLICATIONS


COUNTRY OF ORIGIN
China
Thailand


PARAMETRIC INFO
Manufacturer Type High Speed Amplifier
Type High Speed Amplifier
Minimum Single Supply Voltage (V) 8
Number of Channels per Chip 1
Process Technology BiCOM
Minimum PSRR (dB) 76
Typical Single Supply Voltage (V) 9
Maximum Single Supply Voltage (V) 12
Maximum Quiescent Current (mA) 16@±5V
Minimum Dual Supply Voltage (V) ±4
Typical Gain Bandwidth Product (MHz) 1600
Maximum Input Offset Voltage (mV) 1.8@±5V
Typical Dual Supply Voltage (V) ±5
Maximum Input Offset Current (uA) 0.00001@±5V
Maximum Dual Supply Voltage (V) ±6
Maximum Operating Supply Voltage (V) ±6|12
Maximum Input Bias Current (uA) 0.00002@±5V
Minimum CMRR (dB) 83
Maximum Supply Voltage Range (V) 12 to 12.5
Minimum CMRR Range (dB) 80 to 85
Typical Voltage Gain (dB) 70
Typical Slew Rate (V/us) 700@±5V
Typical Settling Time (ns) 20
Typical Output Current (mA) 70@±5V
Typical Input Noise Voltage Density (nV/rtHz) 4.8@±5V
Typical Noninverting Input Current Noise Density (pA/rtHz) 0.0013@±5V
Typical Input Bias Current (uA) 0.0000002@±5V
Shut Down Support No
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 85
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 125
Power Supply Type Single|Dual
Input Offset Voltage Drift (uV/°C) ±2(Typ)

PACKAGE INFO
Supplier Package SOT-23
Basic Package Type Lead-Frame SMT
Pin Count 5
Lead Shape Gull-wing
PCB 5
Tab N/R
Pin Pitch (mm) 0.95
Package Length (mm) 3.05(Max)
Package Width (mm) 1.75(Max)
Package Height (mm) 1.1
Package Diameter (mm) N/R
Package Overall Length (mm) 3.05(Max)
Package Overall Width (mm) 3(Max)
Package Overall Height (mm) 1.45(Max)
Seated Plane Height (mm) 1.45(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline Transistor
Package Family Name SOT
Jedec MO-178AA
Package Outline Link to Datasheet

MANUFACTURING INFO
MSL 2
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Au
Under Plating Material Pd over Ni
Terminal Base Material Cu Alloy
Number of Wave Cycles N/R

PACKAGING INFO
Packaging Tape and Reel
Quantity Of Packaging 250

ECAD MODELS


APPLICATIONS
• Wideband Photodiode Amplifier
• Wafer Scanning Equipment
• ADC Input Amplifier
• Test and Measurement Front End
• High Gain Precision Amplifier
• Optical Time Domain Reflectometry (OTDR)
