OPA695IDBVR Texas Instruments OPA695 Ultra-Wideband, Current-Feedback Operational Amplifier With Disable


• Wide bandwidth:– 1900MHz (G = +1V/V)– 600MHz (G = +8V/V)
• Large-signal bandwidth (2VPP): 540MHz
• Output voltage swing: ±4.05V
• Ultra-high slew rate: 5000V/μs
• Input voltage noise: 2nV/√Hz
• Low distortion (RL = 100Ω, VO = 2VPP):– HD2, HD3 at 10MHz: –65dBc, –92dBc
• High output current: ±140mA


CATALOG
OPA695IDBVR COUNTRY OF ORIGIN
OPA695IDBVR PARAMETRIC INFO
OPA695IDBVR PACKAGE INFO
OPA695IDBVR MANUFACTURING INFO
OPA695IDBVR PACKAGING INFO
OPA695IDBVR ECAD MODELS
OPA695IDBVR APPLICATIONS


COUNTRY OF ORIGIN
China
Philippines
Malaysia


PARAMETRIC INFO
Manufacturer Type High Speed Amplifier
Type High Speed Amplifier
Number of Channels per Chip 1
Minimum Single Supply Voltage (V) 5
Minimum PSRR (dB) 51
Typical Single Supply Voltage (V) 10
Typical Input Resistance (Ohm) 21
Maximum Single Supply Voltage (V) 12
Typical Gain Bandwidth Product (MHz) 1700
Minimum Dual Supply Voltage (V) ±2.5
Maximum Quiescent Current (mA) 14.4
Typical Dual Supply Voltage (V) ±5
Maximum Input Offset Voltage (mV) ±3
Maximum Dual Supply Voltage (V) ±6
Maximum Input Bias Current (uA) 60@±5V
Maximum Operating Supply Voltage (V) ±6|12
Maximum Supply Voltage Range (V) 12 to 12.5
Minimum CMRR (dB) 51
Minimum CMRR Range (dB) 50 to 60
Minimum Slew Rate (V/us) 3700
Typical Slew Rate (V/us) 2500
Typical Settling Time (ns) 10
Typical Output Current (mA) 100
Typical Input Noise Voltage Density (nV/rtHz) 1.9
Typical Inverting Input Current Noise Density (pA/rtHz) 22
Typical Input Bias Current (uA) 13
Typical Noninverting Input Current Noise Density (pA/rtHz) 14
Shut Down Support No
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 85
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 125
Power Supply Type Single|Dual
Typical Output Resistance (Ohm) 0.02
Input Offset Voltage Drift (uV/°C) ±15


PACKAGE INFO
Supplier Package SOT-23
Basic Package Type Lead-Frame SMT
Pin Count 6
Lead Shape Gull-wing
PCB 6
Tab N/R
Pin Pitch (mm) 0.95
Package Length (mm) 3.05(Max)
Package Width (mm) 1.75(Max)
Package Height (mm) 1.1
Package Diameter (mm) N/R
Package Overall Length (mm) 3.05(Max)
Package Overall Width (mm) 3(Max)
Package Overall Height (mm) 1.45(Max)
Seated Plane Height (mm) 1.45(Max)
Mounting Surface Mount
Terminal Width (mm) 0.5(Max)
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline Transistor
Package Family Name SOT
Jedec MO-178
Package Outline Link to Datasheet
Maximum PACKAGE_DIMENSION_H 1.3
Minimum PACKAGE_DIMENSION_H 0.9
Maximum PACKAGE_DIMENSION_L 3.05
Minimum PACKAGE_DIMENSION_L 2.75
Maximum PACKAGE_DIMENSION_W 1.75
Minimum PACKAGE_DIMENSION_W 1.45
Maximum Diameter N/R
Minimum Diameter N/R
Maximum Seated_Plane_Height 1.45
Minimum Seated_Plane_Height 0.9


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) 260
Wave Solder Time (Sec) 4
Wave Temp. Source Link to Datasheet
Lead Finish(Plating) Matte Sn
Under Plating Material N/A
Terminal Base Material Cu Alloy
Number of Wave Cycles N/A

PACKAGING INFO

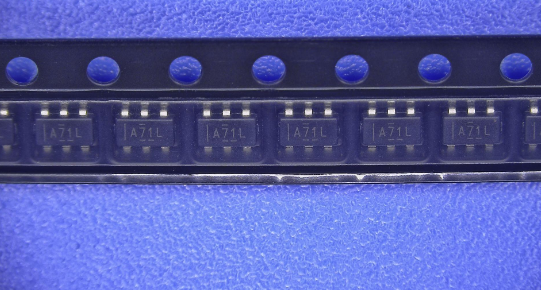

Packaging Suffix R
Packaging Tape and Reel
Quantity Of Packaging 3000
Reel Diameter (in) 7
Tape Pitch (mm) 4
Tape Width (mm) 8
Component Orientation Q3
Packaging Document Link to Datasheet

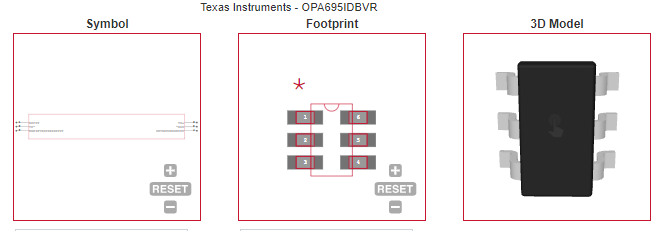

ECAD MODELS


APPLICATIONS
• Very wideband ADC drivers
• Low-cost precision IF amplifiers
• Broadband video line drivers
• Portable instruments
