OPA842IDR Texas Instruments Wideband, Low Distortion, Unity-Gain Stable, Voltage-Feedback OPERATIONAL AMPLIFIER

label:
2023/10/24 342



• unity-gain bandwidth: 400mhz
• gain-bandwidth product: 200mhz
• lowinputvoltagenoise: 2.6nv/√hz
• verylowdistortion:–93dbc (5mhz)
• highopen-loop gain: 110db
• fast12-bit settling: 22ns (0.01%)
• lowdcvoltageoffset:300mv typical
• professional level diff gain/phase error: 0.003%/0.008°


CATALOG
OPA842IDR COUNTRY OF ORIGIN
OPA842IDR PARAMETRIC INFO
OPA842IDR PACKAGE INFO
OPA842IDR MANUFACTURING INFO
OPA842IDR PACKAGING INFO
OPA842IDR ECAD MODELS
OPA842IDR APPLICATIONS


COUNTRY OF ORIGIN
Malaysia


PARAMETRIC INFO
Manufacturer Type High Speed Amplifier
Type High Speed Amplifier
Number of Channels per Chip 1
Process Technology BiCOM
Minimum PSRR (dB) 90
Maximum Quiescent Current (mA) 20.8@±5V
Minimum Dual Supply Voltage (V) ±5
Typical Gain Bandwidth Product (MHz) 200
Maximum Input Offset Voltage (mV) 1.2@±5V
Typical Dual Supply Voltage (V) ±5
Maximum Input Offset Current (uA) 1@±5V
Maximum Dual Supply Voltage (V) ±6
Maximum Operating Supply Voltage (V) ±6
Maximum Input Bias Current (uA) 35@±5V
Minimum CMRR (dB) 85
Maximum Supply Voltage Range (V) 12 to 12.5
Minimum CMRR Range (dB) 85 to 90
Typical Voltage Gain (dB) 110
Typical Slew Rate (V/us) 400@±15V
Typical Settling Time (ns) 22
Typical Output Current (mA) 100@±5V
Typical Input Noise Voltage Density (nV/rtHz) 2.6@±5V
Typical Noninverting Input Current Noise Density (pA/rtHz) 2.7@±5V
Shut Down Support No
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 85
Power Supply Type Dual


PACKAGE INFO
Supplier Package SOIC
Basic Package Type Lead-Frame SMT
Pin Count 8
Lead Shape Gull-wing
PCB 8
Tab N/R
Pin Pitch (mm) 1.27
Package Length (mm) 5(Max)
Package Width (mm) 3.98(Max)
Package Height (mm) 1.5(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 5(Max)
Package Overall Width (mm) 6.19(Max)
Package Overall Height (mm) 1.75(Max)
Seated Plane Height (mm) 1.75(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline IC
Package Family Name SO
Jedec MS-012AA
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 2
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Au
Under Plating Material Pd over Ni
Terminal Base Material Cu Alloy


PACKAGING INFO
Packaging Suffix R
Packaging Tape and Reel
Quantity Of Packaging 2500
Reel Diameter (in) 13
Reel Width (mm) 12.4
Tape Pitch (mm) 8
Tape Width (mm) 12
Component Orientation Q1
Packaging Document Link to Datasheet

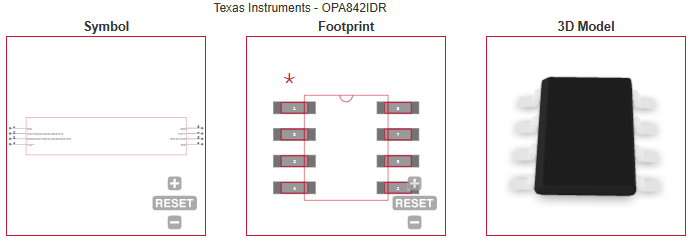

ECAD MODELS



APPLICATIONS
• adc/dacbuffer driver
• lowdistortion if amplifier
• active filter configuration
• low-noise differential receiver
• high-resolution imaging
• testinstrumentation
• professional audio
• opa642upgrade
