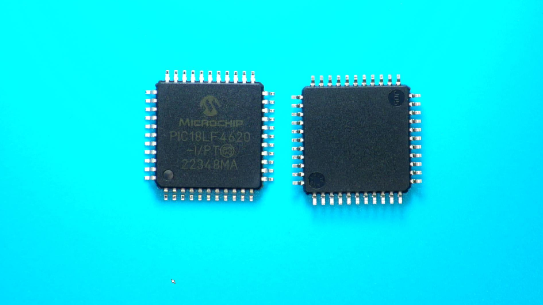

PIC18LF4620-I/PT Microchip Technology IC MCU 8BIT 64KB FLASH 44TQFP

label:
2023/11/6 429



CATALOG
PIC18LF4620-I/PT COUNTRY OF ORIGIN
PIC18LF4620-I/PT PARAMETRIC INFO
PIC18LF4620-I/PT PACKAGE INFO
PIC18LF4620-I/PT MANUFACTURING INFO
PIC18LF4620-I/PT PACKAGING INFO
PIC18LF4620-I/PT ECAD MODELS


COUNTRY OF ORIGIN
China
Thailand


PARAMETRIC INFO
Data Bus Width (bit) 8
Family Name PIC18
Device Core PIC
Instruction Set Architecture RISC
Maximum Clock Rate (MHz) 40
Program Memory Type Flash
Program Memory Size 64KB
RAM Size 3968B
Maximum CPU Frequency (MHz) 40
Number of Programmable I/Os 36
Number of Timers 4
ADC Channels 13
ADC Resolution (bit) 10
Core Architecture PIC
Number of ADCs Single
PWM 2
Watchdog 1
Analog Comparators 2
Interface Type SPI/I2C/USART
Programmability Yes
SPI 1
I2C 1
I2S 0
UART 0
USART 1
CAN 0
USB 0
Ethernet 0
Maximum Power Dissipation (mW) 1000
Minimum Operating Supply Voltage (V) 2
Typical Operating Supply Voltage (V) 2.5|3.3|5
Maximum Operating Supply Voltage (V) 5.5
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 85
Temperature Flag Opr
Supplier Temperature Grade Industrial
Operating Supply Voltage (V) 2.5|3.3|5
Maximum Storage Temperature (°C) 150
Minimum Storage Temperature (°C) -65


PACKAGE INFO
Supplier Package TQFP
Basic Package Type Lead-Frame SMT
Pin Count 44
Lead Shape Gull-wing
PCB 44
Tab N/R
Package Length (mm) 10
Package Width (mm) 10
Package Height (mm) 1
Package Diameter (mm) N/R
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Thin Quad Flat Package
Package Family Name QFP
Jedec MS-026ACB
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 20 to 40
Number of Reflow Cycle 3
Standard J-STD-020C
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material C7025


PACKAGING INFO
Packaging Tray
Quantity Of Packaging 160

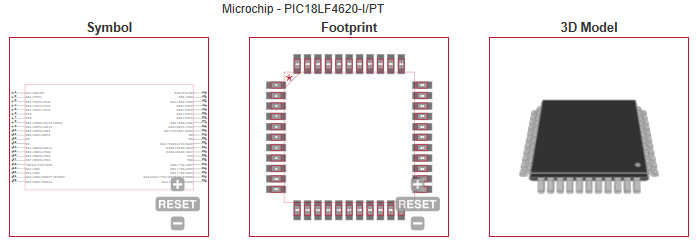

ECAD MODELS
