SI7317DN-T1-GE3 Vishay Semiconductors MOSFET P-CH 150V 2.8A 1212-8

label:
2024/01/15 233



• TrenchFET® power MOSFETs
• PowerPAK® package - Low thermal resistance
• 100 % Rg and UIS tested
• Material categorization: for definitions of compliance please see www.vishay.com/doc?99912


CATALOG
SI7317DN-T1-GE3 COUNTRY OF ORIGIN
SI7317DN-T1-GE3 PARAMETRIC INFO
SI7317DN-T1-GE3 PACKAGE INFO
SI7317DN-T1-GE3 PACKAGING INFO
SI7317DN-T1-GE3 ECAD MODELS
SI7317DN-T1-GE3 APPLICATIONS


COUNTRY OF ORIGIN
China


PARAMETRIC INFO
Channel Type P
Channel Mode Enhancement
Configuration Single Quad Drain Triple Source
Maximum Drain Source Voltage (V) 150
Material Si
Maximum Continuous Drain Current (A) 2.8
Maximum Absolute Continuous Drain Current (A) 2.8
Maximum Gate Source Voltage (V) ±30
Maximum Drain Source Resistance (mOhm) 1200@10V
Typical Gate Charge @ Vgs (nC) 6.5@10V
Typical Gate Charge @ 10V (nC) 6.5
Maximum Power Dissipation (mW) 3200
Process Technology TrenchFET
Category Power MOSFET
Typical Input Capacitance @ Vds (pF) 243@75V
Typical Turn-On Delay Time (ns) 7
Typical Turn-Off Delay Time (ns) 11
Typical Fall Time (ns) 10
Typical Rise Time (ns) 11
Maximum Gate Source Leakage Current (nA) 100
Maximum Gate Threshold Voltage (V) 4.5
Maximum IDSS (uA) 1
Number of Elements per Chip 1
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 150
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 150


PACKAGE INFO
Supplier Package PowerPAK EP
Basic Package Type Non-Lead-Frame SMT
Pin Count 8
Lead Shape No Lead
PCB 8
Tab N/R
Pin Pitch (mm) 0.65
Package Length (mm) 3.05
Package Width (mm) 3.05
Package Height (mm) 1.07(Max)
Package Diameter (mm) N/R
Seated Plane Height (mm) 1.04
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Family Name PowerPAK
Package Outline Link to Datasheet


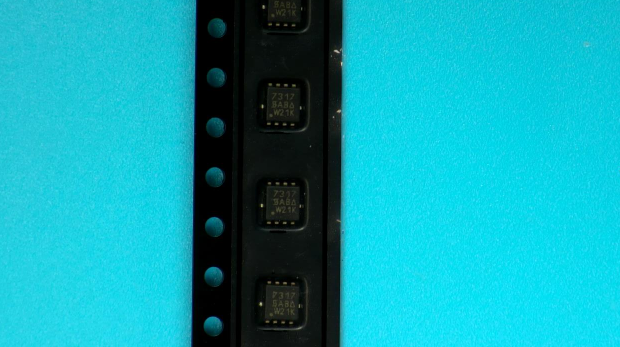

PACKAGING INFO
Packaging Document Link to Datasheet

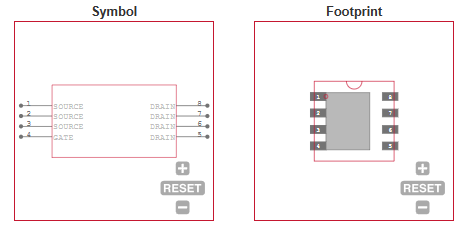

ECAD MODELS



APPLICATIONS
• Active clamp circuits in DC/DC power supplies
•  Load switch
