• Operate From 1.65 V to 3.6 V |
• Inputs Accept Voltages to 5.5 V |
• Max tpd of 5.8 ns at 3.3 V |
• Typical VOLP (Output Ground Bounce)
< 0.8 V at VCC = 3.3 V, TA = 25°C |
• Typical VOHV (Output VOH Undershoot)
> 2 V at VCC = 3.3 V, TA = 25°C |
• Latch-Up Performance Exceeds 250 mA Per
JESD 17
|
|
CATALOG |
SN74LVC138ADR COUNTRY OF ORIGIN |
SN74LVC138ADR PARAMETRIC INFO |
SN74LVC138ADR PACKAGE INFO |
SN74LVC138ADR MANUFACTURING INFO |
SN74LVC138ADR PACKAGING INFO |
SN74LVC138ADR ECAD MODELS |
SN74LVC138ADR FUNCTIONAL BLOCK DIAGRAM |
SN74LVC138ADR APPLICATIONS |
|
COUNTRY OF ORIGIN |
Mexico |
China |
|
PARAMETRIC INFO |
Logic Family |
LVC |
Logic Function |
Decoder/Demultiplexer |
Process Technology |
CMOS |
Demultiplexing Capability |
1-of-8 |
Number of Elements per Chip |
1 |
Number of Element Inputs |
3 |
Number of Element Outputs |
8 |
Polarity |
Inverting |
Maximum High Level Output Current (mA) |
-24 |
Maximum Low Level Output Current (mA) |
24 |
Number of Input Enables per Element |
3 |
Number of Output Enables per Element |
0 |
Maximum Propagation Delay Time @ Maximum CL (ns) |
7.9@2.7V|6.7@3.3V |
Propagation Delay Test Condition (pF) |
50 |
Absolute Propagation Delay Time (ns) |
22 |
Minimum Operating Temperature (°C) |
-40 |
Maximum Operating Temperature (°C) |
85 |
Minimum Storage Temperature (°C) |
-65 |
Maximum Storage Temperature (°C) |
150 |
Minimum Operating Supply Voltage (V) |
1.65 |
Typical Operating Supply Voltage (V) |
1.8|2.5|3.3 |
Maximum Operating Supply Voltage (V) |
3.6 |
Maximum Quiescent Current (mA) |
0.01 |
|
|
PACKAGE INFO |
Supplier Package |
SOIC |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
16 |
Lead Shape |
Gull-wing |
PCB |
16 |
Tab |
N/R |
Pin Pitch (mm) |
1.27 |
Package Length (mm) |
10(Max) |
Package Width (mm) |
4(Max) |
Package Height (mm) |
1.5(Max) |
Package Diameter (mm) |
N/R |
Package Overall Length (mm) |
10(Max) |
Package Overall Width (mm) |
6.2(Max) |
Package Overall Height (mm) |
1.75(Max) |
Seated Plane Height (mm) |
1.75(Max) |
Mounting |
Surface Mount |
Package Weight (g) |
N/A |
Package Material |
Plastic |
Package Description |
Small Outline IC |
Package Family Name |
SO |
Jedec |
MS-012AC |
Package Outline |
Link to Datasheet |
|
|
MANUFACTURING INFO |
MSL |
1 |
Maximum Reflow Temperature (°C) |
260 |
Reflow Solder Time (Sec) |
30 |
Number of Reflow Cycle |
3 |
Standard |
J-STD-020D |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
N/R |
Wave Solder Time (Sec) |
N/R |
Lead Finish(Plating) |
Au |
Under Plating Material |
Pd over Ni |
Terminal Base Material |
Cu Alloy |
|
|

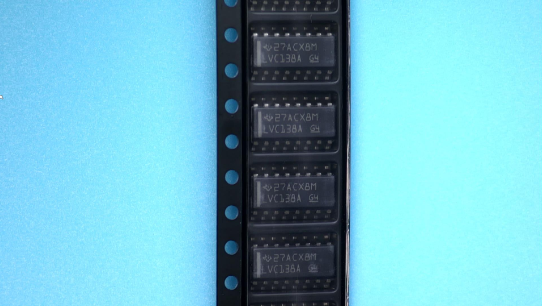

PACKAGING INFO |
Packaging Suffix |
R |
Packaging |
Tape and Reel |
Quantity Of Packaging |
2500 |
Reel Diameter (in) |
13 |
Reel Width (mm) |
16.4 |
Tape Pitch (mm) |
8 |
Tape Width (mm) |
16 |
Component Orientation |
Q1 |
Packaging Document |
Link to Datasheet |
|
|

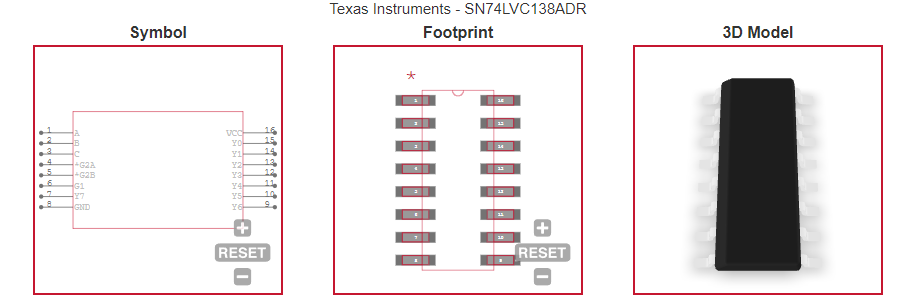

ECAD MODELS |
|
|

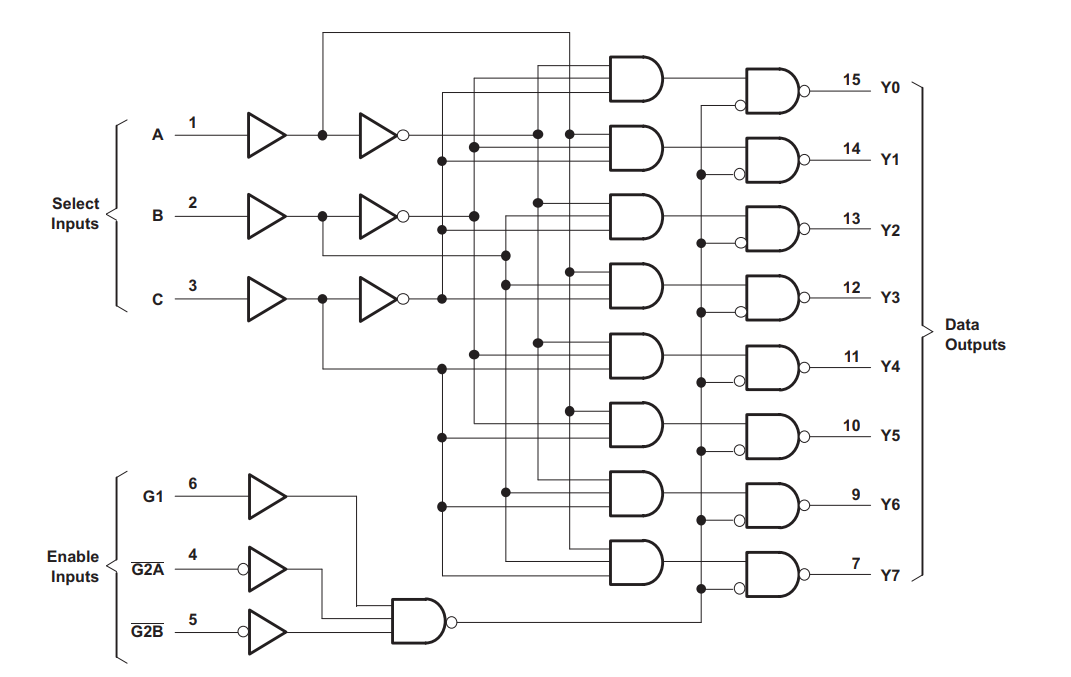

FUNCTIONAL BLOCK DIAGRAM |
|
|
APPLICATIONS |
• LED Displays |
• Servers |
• White Goods |
• Power Infrastructure |
• Building Automation |
• Factory Automation
|
|
|
