SN74LVC1G14DBVR Texas Instruments SN74LVC1G14 Single Schmitt-Trigger Inverter

label:
2024/05/28 237

• Latch-Up Performance Exceeds 100 mA Per
JESD 78, Class II
• ESD Protection Exceeds JESD 22– 2000-V Human-Body Model (A114-A)– 200-V Machine Model (A115-A)– 1000-V Charged-Device Model (C101)
• Available in the Texas Instruments NanoFree™
Package
• Supports 5-V VCC Operation
• Inputs Accept Voltages to 5.5 V
• Max tpd of 4.6 ns at 3.3 V
CATALOG
SN74LVC1G14DBVR COUNTRY OF ORIGIN
SN74LVC1G14DBVR PARAMETRIC INFO
SN74LVC1G14DBVR PACKAGE INFO
SN74LVC1G14DBVR MANUFACTURING INFO
SN74LVC1G14DBVR PACKAGING INFO
SN74LVC1G14DBVR EACD MODELS
SN74LVC1G14DBVR APPLICATIONS



COUNTRY OF ORIGIN
China
Philippines
Thailand



PARAMETRIC INFO
Logic Family LVC
Process Technology CMOS
Logic Function Inverter Schmitt Trigger
Input Type Schmitt Trigger
Output Type Push-Pull
Number of Elements per Chip 1
Minimum High Level Output Voltage (V) 1.2
Minimum Operating Supply Voltage (V) 1.65
Maximum Operating Supply Voltage (V) 5.5
Maximum Low Level Output Voltage (V) 0.7
Typical Operating Supply Voltage (V) 1.8|2.5|3.3|5
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 150
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 125
Supplier Temperature Grade Commercial
Maximum Propagation Delay Time @ Maximum CL (ns) 6.5@3.3V|6@5V
Absolute Propagation Delay Time (ns) 13
Propagation Delay Test Condition (pF) 50
Maximum High Level Output Current (mA) -32
Maximum Low Level Output Current (mA) 32
Maximum Quiescent Current (uA) 10



PACKAGE INFO
Supplier Package SOT-23
Basic Package Type Lead-Frame SMT
Pin Count 5
Lead Shape Gull-wing
PCB 5
Tab N/R
Pin Pitch (mm) 0.95
Package Length (mm) 3.05(Max)
Package Width (mm) 1.75(Max)
Package Height (mm) 1.1
Package Diameter (mm) N/R
Package Overall Length (mm) 3.05(Max)
Package Overall Width (mm) 3(Max)
Package Overall Height (mm) 1.45(Max)
Seated Plane Height (mm) 1.45(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline Transistor
Package Family Name SOT
Jedec MO-178AA
Package Outline Link to Datasheet



MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn|Au
Under Plating Material N/A|Pd over Ni
Terminal Base Material N/A|Cu Alloy
Number of Wave Cycles N/R



PACKAGING INFO
Packaging Suffix R
Packaging Tape and Reel
Quantity Of Packaging 3000
Reel Diameter (in) 7
Reel Width (mm) 9|9.2
Tape Pitch (mm) 4
Tape Width (mm) 8
Component Orientation Q3
Packaging Document Link to Datasheet

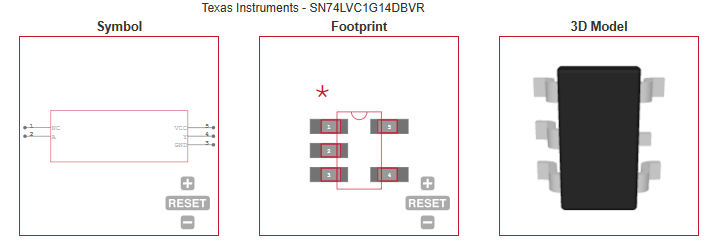

ECAD MODELS




APPLICATIONS
• AV Receiver
• Audio Dock: Portable
• Blu-ray Player and Home Theater
• Embedded PC
• MP3 Player/Recorder (Portable Audio)
• Personal Digital Assistant (PDA)
• Power: Telecom/Server AC/DC Supply: Single Controller: Analog and Digital
• Solid State Drive (SSD): Client and Enterprise
• TV: LCD/Digital and High-Definition (HDTV)
• Tablet: Enterprise
• Video Analytics: Server
• Wireless Headset, Keyboard, and Mouse
