SN74LVC2G17DCKR Texas Instruments SN74LVC2G17 Dual Schmitt-Trigger Buffer


• Schmitt-Trigger inputs provide hysteresis
• Supports 5-V VCC Operation
• Inputs Accept Voltages to 5.5 V
• Low Power Consumption, 10-μA Max ICC
• ±24-mA Output Drive at 3.3 V


CATALOG
SN74LVC2G17DCKR COUNTRY OF ORIGIN
SN74LVC2G17DCKR PARAMETRIC INFO
SN74LVC2G17DCKR PACKAGE INFO
SN74LVC2G17DCKR MANUFACTURING INFO
SN74LVC2G17DCKR PACKAGING INFO
SN74LVC2G17DCKR ECAD MODELS
SN74LVC2G17DCKR APPLICATIONS


COUNTRY OF ORIGIN
China
Thailand
Malaysia


PARAMETRIC INFO
Process Technology CMOS
Logic Family LVC
Logic Function Schmitt Trigger Buffer
Input Signal Type Single-Ended
Output Type Push-Pull
Polarity Non-Inverting
Tolerant I/Os (V) 5
Bus Hold No
Number of Elements per Chip 2
Number of Channels per Chip 2
Number of Output Enables per Chip 0
Number of Input Enables per Chip 0
Number of Inputs per Chip 2
Number of Outputs per Chip 2
Minimum Operating Supply Voltage (V) 1.65
Maximum Operating Supply Voltage (V) 5.5
Typical Operating Supply Voltage (V) 1.8|2.5|3.3|5
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 125
Supplier Temperature Grade Commercial
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 150
Maximum Propagation Delay Time @ Maximum CL (ns) 5.9@3.3V|4.8@5V
Absolute Propagation Delay Time (ns) 9.8
Propagation Delay Test Condition (pF) 50
Maximum High Level Output Current (mA) -32
Maximum Low Level Output Current (mA) 32
Maximum Quiescent Current (uA) 10


PACKAGE INFO
Supplier Package SC-70
Basic Package Type Lead-Frame SMT
Pin Count 6
Lead Shape Gull-wing
PCB 6
Tab N/R
Pin Pitch (mm) 0.65
Package Length (mm) 2.15(Max)
Package Width (mm) 1.4(Max)
Package Height (mm) 1(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 2.15(Max)
Package Overall Width (mm) 2.4(Max)
Package Overall Height (mm) 1.1(Max)
Seated Plane Height (mm) 1.1(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline Transistor
Package Family Name SOT
Jedec MO-203AB
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn|Au
Under Plating Material N/A|Pd over Ni
Terminal Base Material N/A|Cu Alloy
Number of Wave Cycles N/R


PACKAGING INFO
Packaging Suffix R
Packaging Tape and Reel
Quantity Of Packaging 3000
Reel Diameter (in) 7
Reel Width (mm) 9|9.2
Tape Pitch (mm) 4
Tape Width (mm) 8
Component Orientation Q3
Packaging Document Link to Datasheet

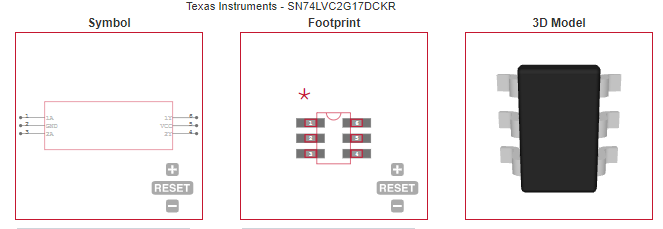

ECAD MODELS


APPLICATIONS
• AV Receivers
• Audio Docks: Portable
• Blu-ray Players and Home Theater
• MP3 Players/Recorders
• Personal Digital Assistants (PDAs)
• Solid State Drives (SSDs): Client and Enterprise
