• Low Propagation Delay: 40ns
|
• Low Quiescent Current:40µA per Channel
|
• Input Common-Mode Range Extends 200mV Beyond Either Rail
|
• Low Input Offset Voltage: 1mV
|
• Push-Pull Outputs
|
• Supply Range: 2.7V to 5.5V
|
• Industrial Temperature Range:–40°C to 125°C
|
• Small Packages:5-Pin SC70, 5-Pin SOT-23, 8-Pin SOIC, 8-Pin VSSOP
|
|
CATALOG |
TLV3201AIDCKT COUNTRY OF ORIGIN
|
TLV3201AIDCKT PARAMETRIC INFO
|
TLV3201AIDCKT PACKAGE INFO
|
TLV3201AIDCKT MANUFACTURING INFO
|
TLV3201AIDCKT PACKAGING INFO
|

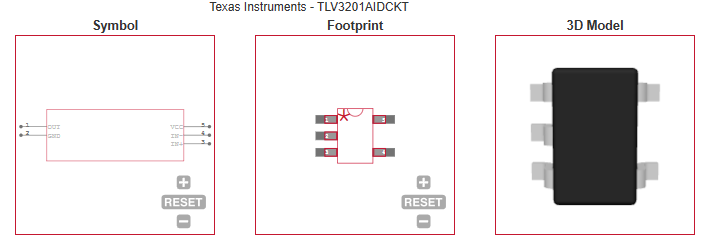

TLV3201AIDCKT ECAD MODELS
|
TLV3201AIDCKT APPLICATIONS
|
|
COUNTRY OF ORIGIN
|
China
|
|
PARAMETRIC INFO
|
Rail to Rail |
Rail to Rail Input |
Manufacturer Type |
Micropower Comparator |
Typical PSRR (dB) |
85 |
Number of Channels per Chip |
1 |
Output Type |
Push-Pull |
Maximum Input Offset Voltage (mV) |
5@5V |
Maximum Input Bias Current (uA) |
0.00005@5V |
Typical CMRR (dB) |
70 |
Strobe Capability |
No |
Maximum Propagation Delay Time (ns) |
50 |
Minimum Operating Temperature (°C) |
-40 |
Maximum Operating Temperature (°C) |
125 |
Minimum Storage Temperature (°C) |
-65 |
Maximum Storage Temperature (°C) |
150 |
Supplier Temperature Grade |
Industrial |
Power Supply Type |
Single |
Integrated Voltage Reference |
No |
Maximum Test Temperature (°C) |
125 |
Maximum Operating Supply Voltage (V) |
5.5 |
Integrated OP Amp |
No |
Minimum Single Supply Voltage (V) |
2.7 |
Typical Single Supply Voltage (V) |
3|5 |
Maximum Single Supply Voltage (V) |
5.5 |
Maximum Quiescent Current (mA) |
0.05@5V |
|
|
PACKAGE INFO
|
Supplier Package |
SC-70 |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
5 |
Lead Shape |
Gull-wing |
PCB |
5 |
Tab |
N/R |
Pin Pitch (mm) |
0.65 |
Package Length (mm) |
2.15(Max) |
Package Width (mm) |
1.4(Max) |
Package Height (mm) |
0.9 |
Package Diameter (mm) |
N/R |
Package Overall Length (mm) |
2.15(Max) |
Package Overall Width (mm) |
2.4(Max) |
Package Overall Height (mm) |
1.1(Max) |
Seated Plane Height (mm) |
1.1(Max) |
Mounting |
Surface Mount |
Package Weight (g) |
N/A |
Package Material |
Plastic |
Package Description |
Small Outline Transistor |
Package Family Name |
SOT |
Jedec |
MO-203 |
Package Outline |
Link to Datasheet |
Maximum PACKAGE_DIMENSION_H |
1 |
Minimum PACKAGE_DIMENSION_H |
N/A |
Maximum PACKAGE_DIMENSION_L |
2.15 |
Minimum PACKAGE_DIMENSION_L |
1.85 |
Maximum PACKAGE_DIMENSION_W |
1.4 |
Minimum PACKAGE_DIMENSION_W |
1.1 |
Maximum Diameter |
N/R |
Minimum Diameter |
N/R |
Maximum Seated_Plane_Height |
1.1 |
Minimum Seated_Plane_Height |
N/A |
|
|
MANUFACTURING INFO
|
MSL |
2 |
Maximum Reflow Temperature (°C) |
260 |
Reflow Solder Time (Sec) |
30 |
Number of Reflow Cycle |
3 |
Standard |
J-STD-020D |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
260 |
Wave Solder Time (Sec) |
4 |
Wave Temp. Source |
Link to Datasheet |
Lead Finish(Plating) |
Au |
Under Plating Material |
Pd over Ni |
Terminal Base Material |
Cu Alloy |
Number of Wave Cycles |
N/A |
|
|
PACKAGING INFO
|
Packaging Suffix |
T |
Packaging |
Tape and Reel |
Quantity Of Packaging |
250 |
Reel Diameter (in) |
7 |
Reel Width (mm) |
8.4 |
Tape Pitch (mm) |
4 |
Tape Width (mm) |
8 |
Component Orientation |
Q3 |
Packaging Document |
Link to Datasheet |
|
|
ECAD MODELS |

|
|
APPLICATIONS |
• Inspection Equipment
|
• Test and Measurement
|
• High-Speed Sampling Systems
|
• Telecom
|
• Portable Communications
|
|
