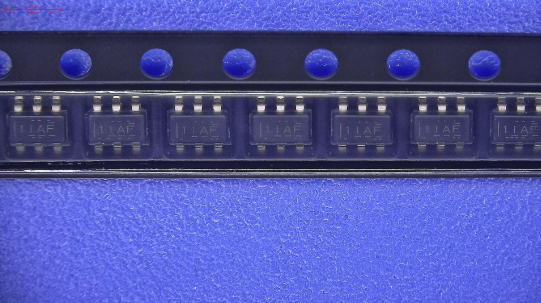

TPS22917DBVR Texas Instruments 2A LOW RON LOAD SWITCH

label:
2024/01/3 328


• Input operating voltage range (VIN): 1 V to 5.5 V
• Maximum continuous current (IMAX): 2 A
• On-resistance (RON):
   – 5 VIN = 80 mΩ (typical)
   – 1.8 VIN = 120 mΩ (typical)
   – 1 VIN = 220 mΩ (typical)
• Ultra-low power consumption:
   – ON state (IQ): 0.5 µA (typical)
   – OFF state (ISD): 10 nA (typical)
• Smart ON pin pulldown (RPD):
   – ON ≥ VIH (ION): 10 nA (maximum)
   – ON ≤ VIL (RPD): 750 kΩ (typical)
• Adjustable turn ON limits inrush current (tON): \
   – 5-V tON = 100 μs at 72 mV/μs (CT = open)
   – 5-V tON = 4000 μs at 2.3 mV/μs (CT = 1000 pF)
• Adjustable output discharge and fall time:
   – Optional QOD resistance ≥ 150 Ω (internal)
• Always-ON true Reverse Current Blocking (RCB):
   – Activation current (IRCB):–500 mA (typical)
   – Reverse leakage (IIN,RCB):–1 µA (maximum)


CATALOG
TPS22917DBVR COUNTRY OF ORIGIN
TPS22917DBVR PARAMETRIC INFO
TPS22917DBVR PACKAGE INFO
TPS22917DBVR MANUFACTURING INFO
TPS22917DBVR PACKAGING INFO
TPS22917DBVR ECAD MODELS
TPS22917DBVR FUNCTIONAL BLOCK DIAGRAM
TPS22917DBVR APPLICATIONS


COUNTRY OF ORIGIN
Philippines


PARAMETRIC INFO
Type High Side
Maximum Output Current (A) 2
Number of Outputs 1
Maximum Input Voltage (V) 5.5
Minimum Operating Temperature (°C) -40
Minimum Input Voltage (V) 1
Maximum Operating Temperature (°C) 125
Switch On Resistance (Ohm) 0.22
Output Voltage Range (V) 0 to 5.5
Operating Supply Voltage Range (V) 1 to 5.5
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 150



PACKAGE INFO
Supplier Package SOT-23
Basic Package Type Lead-Frame SMT
Pin Count 6
Lead Shape Gull-wing
PCB 6
Tab N/R
Pin Pitch (mm) 0.95
Package Length (mm) 3.05(Max)
Package Width (mm) 1.75(Max)
Package Height (mm) 1.1
Package Diameter (mm) N/R
Package Overall Length (mm) 3.05(Max)
Package Overall Width (mm) 3(Max)
Package Overall Height (mm) 1.45(Max)
Seated Plane Height (mm) 1.45(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Small Outline Transistor
Package Family Name SOT
Jedec MO-178AB
Package Outline Link to Datasheet



MANUFACTURING INFO
MSL 1
Lead Finish(Plating) Au
Under Plating Material Pd over Ni
Terminal Base Material Cu Alloy



PACKAGING INFO
Packaging Suffix R
Packaging Tape and Reel
Quantity Of Packaging 3000



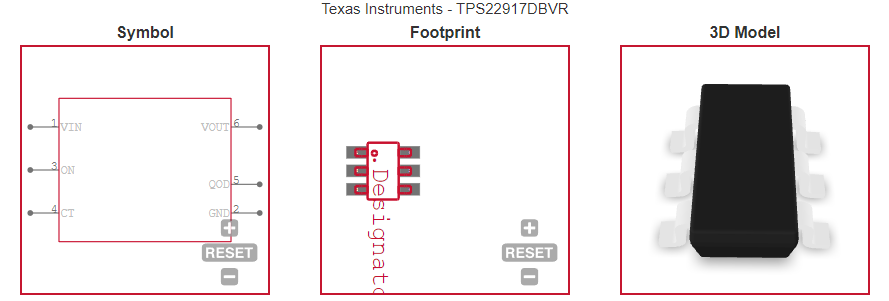

ECAD MODELS

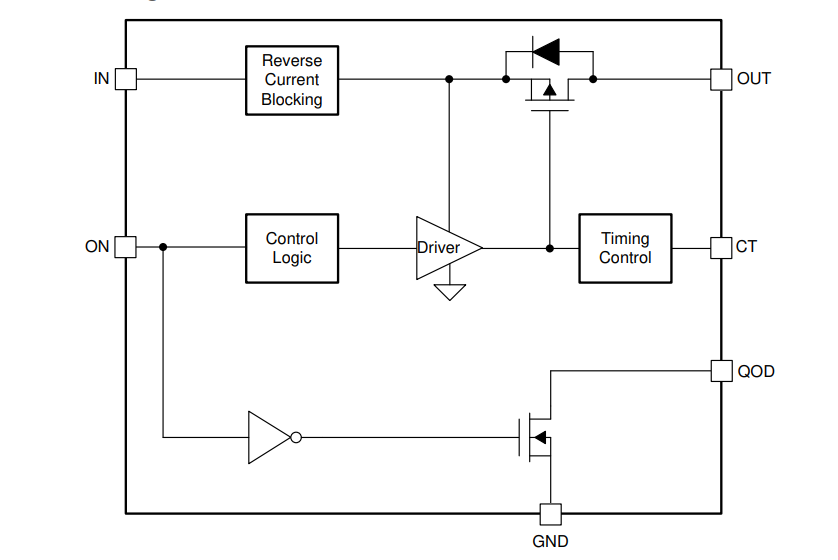

FUNCTIONAL BLOCK DIAGRAM


APPLICATIONS
• Industrial systems
• Set top box
• Blood glucose meters
• Electronic point of sale
