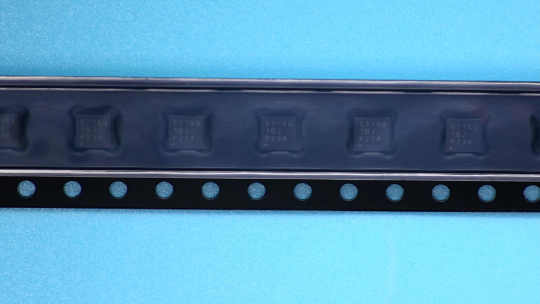

TPS57160QDRCRQ1 Texas Instruments IC REG BUCK ADJ 1.5A 10SON

label:
2023/12/27 275


• Qualified for Automotive Applications
• 3.5-V to 60-V Input Voltage Range
• 200-mΩ High-Side MOSFET
• High Efficiency at Light Loads With Pulse-Skipping Eco-mode™ Control Scheme
• 116-μA Operating Quiescent Current
• 1.5-μA Shutdown Current
• 100-kHz to 2.5-MHz Switching Frequency
• Synchronizes to External Clock
• Adjustable Slow Start/Sequencing
• Undervoltage and Overvoltage Power-good Output
• Adjustable Undervoltage Lockout (UVLO) Voltageand Hysteresis
• 0.8-V Internal Voltage Reference
• Supported by SwitcherPro™ Software Tool(ti.com/tool/switcherpro)
• Z-Suffix Offers Improved Delamination
CATALOG
TPS57160QDRCRQ1 COUNTRY OF ORIGIN
TPS57160QDRCRQ1 PARAMETRIC INFO
TPS57160QDRCRQ1 PACKAGE INFO
TPS57160QDRCRQ1 MANUFACTURING INFO
TPS57160QDRCRQ1 PACKAGING INFO
TPS57160QDRCRQ1 ECAD MODELS
TPS57160QDRCRQ1 FUNCTIONAL BLOCK DIAGRAM
TPS57160QDRCRQ1 APPLICATIONS


COUNTRY OF ORIGIN
Malaysia
China
Thailand


PARAMETRIC INFO
Type Synchronous Step Down
Number of Outputs 1
Minimum Input Voltage (V) 3.5
Maximum Input Voltage (V) 60
Output Voltage (V) 0.8 to 58
Maximum Output Current (A) 1.5
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 125
Supplier Temperature Grade Automotive
Switching Frequency (kHz) 2500
Switching Regulator Yes
Operating Supply Voltage (V) 3.5 to 60
Output Type Adjustable
Typical Quiescent Current (uA) 116
Minimum Storage Temperature (°C) -65
Maximum Storage Temperature (°C) 150
Typical Switch Current (A) 2.7

PACKAGE INFO
Supplier Package VSON EP
Basic Package Type Non-Lead-Frame SMT
Pin Count 10
Lead Shape No Lead
PCB 10
Tab N/R
Pin Pitch (mm) 0.5
Package Length (mm) 3.1(Max)
Package Width (mm) 3.1(Max)
Package Height (mm) 0.95(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 3.1(Max)
Package Overall Width (mm) 3.1(Max)
Package Overall Height (mm) 1(Max)
Seated Plane Height (mm) 1(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Very Thin Small Outline No Lead, Exposed Pad
Package Family Name SON
Package Outline Link to Datasheet

MANUFACTURING INFO
MSL 3
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Au
Under Plating Material Pd over Ni
Terminal Base Material Cu Alloy

PACKAGING INFO
Packaging Suffix R
Packaging Tape and Reel
Quantity Of Packaging 3000
Packaging Document Link to Datasheet

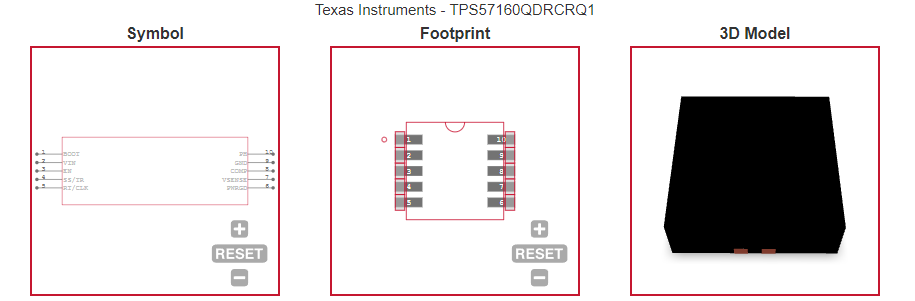

ECAD MODELS

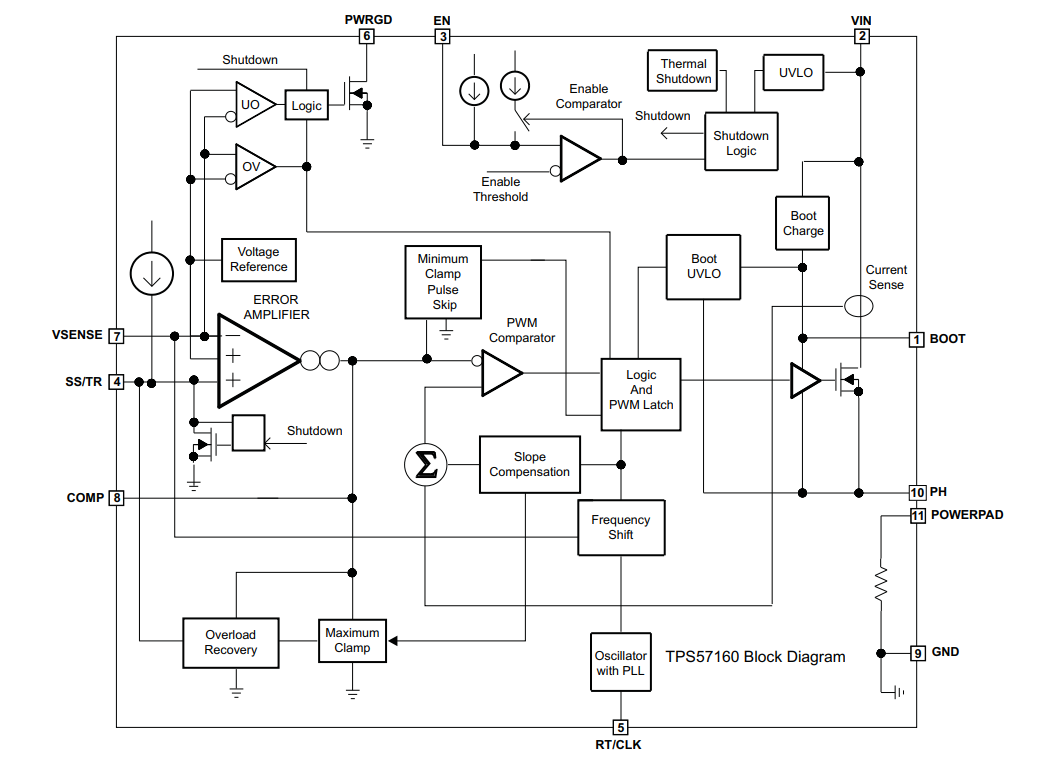

FUNCTIONAL BLOCK DIAGRAM


APPLICATIONS
• 12-V, 24-V, and 48-V Industrial and Commercial Low-Power Systems
• Aftermarket Automotive Accessories: Video, GPS,Entertainment
