VND14NV04TR-E STMicroelectronics MOSFET OMNIFET 40V 12A DPAK

label:
2024/10/28 163



• Linear current limitation
• Thermal shutdown
• Short circuit protection
• Integrated clamp
• Low current drawn from input pin
• Diagnostic feedback through input pin
• ESD protection
• Direct access to the gate of the Power MOSFET (analog driving)
• Compatible with standard Power MOSFET


CATALOG
VND14NV04TR-E COUNTRY OF ORIGIN
VND14NV04TR-E PARAMETRIC INFO
VND14NV04TR-E PACKAGE INFO
VND14NV04TR-E MANUFACTURING INFO
VND14NV04TR-E PACKAGING INFO
VND14NV04TR-E ECAD MODELS


COUNTRY OF ORIGIN
China


PARAMETRIC INFO
Number of Outputs 1
Number of Inputs 1
Maximum Output Current (A) 24
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 150
Switch On Resistance (mOhm) 35(Max)
Maximum Power Dissipation (mW) 74000
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 150


PACKAGE INFO
Supplier Package DPAK
Basic Package Type Lead-Frame SMT
Pin Count 3
Lead Shape Gull-wing
PCB 2
Tab Tab
Pin Pitch (mm) 2.3(Max)
Package Length (mm) 6.6(Max)
Package Width (mm) 6.2(Max)
Package Height (mm) 2.4(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 6.6(Max)
Package Overall Width (mm) 10.1(Max)
Package Overall Height (mm) 2.63(Max)
Seated Plane Height (mm) 2.63(Max)
Mounting Surface Mount
Package Weight (g) N/A
Package Material Plastic
Package Description Deca Watt Package
Package Family Name TO-252
Jedec TO-252AA
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 3
Maximum Reflow Temperature (°C) 260
Number of Reflow Cycle 3
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Wave Temp. Source Link to Datasheet
Lead Finish(Plating) Matte Sn annealed
Under Plating Material N/A
Terminal Base Material Cu Alloy
Shelf Life Period 2 Years

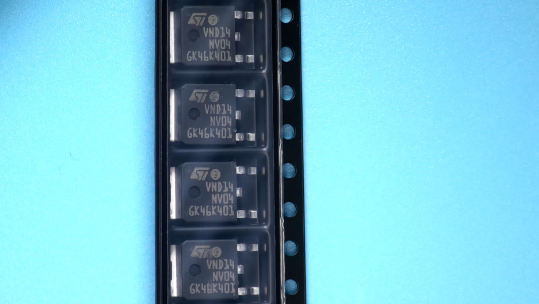

PACKAGING INFO
Packaging Tape and Reel
Quantity Of Packaging 1000

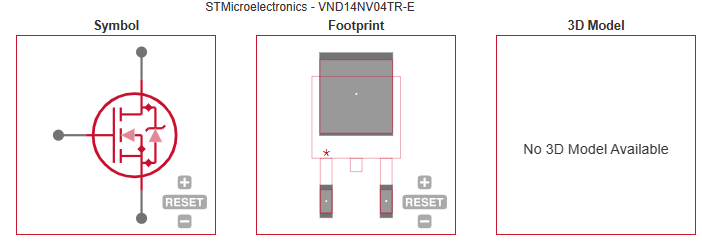

ECAD MODELS
