IMEC: Закон Мура не закончится, разработал путь процесса ниже 1 нм до A2
May 25,2022

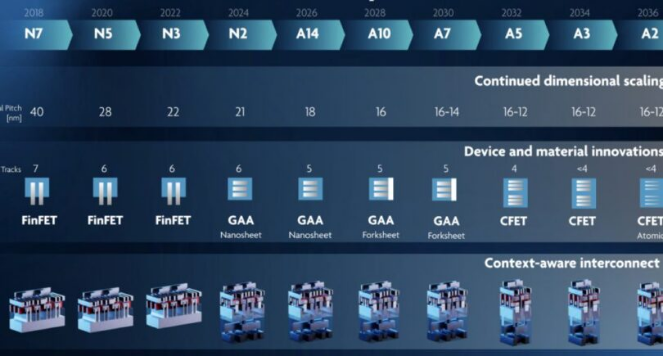

Бельгийская исследовательская лаборатория IMEC наметила путь для технологии процесса полупроводникового процесса и дизайна чипов от суб-1 Нм до 2 ангстрем (A2).
По словам Eenews, генеральный директор IMEC Лука Ван Ден Хоув сказал на Futures Conference: «Мы считаем, что закон Мура не закончится, но потребуется много сторон, чтобы внести свой вклад».
Он упомянул несколько поколений архитектур устройства, от устройств FinFET до устройств межпосеров и атомных каналов, а также внедрение новых материалов и литографической машины ASML, которая займет много лет. Установленное в настоящее время устройство прототипа NA будет коммерчески доступно в 2024 году. «Мы считаем, что инструменты литографии расширят закон Мура за пределы поколения, эквивалентный 1NM».
Но в нем также говорилось, что для продвижения к более продвинутым процессам необходимо разработать новые архитектуры устройств, а также стремление к сокращению стандартных ячеек. Исходя из того, что Finfet стал основной технологией от 10 нм до 3NM, «с 2 -го числа архитектура GAA, состоящая из сложенных наножир, будет наиболее вероятной концепцией».
Он упомянул архитектуру вилочного листа, разработанную IMEC. «Это позволяет нам более тесно соединять каналы N и P вместе с барьерным материалом, что было бы возможностью расширить ворота за пределы 1NM. Затем вы можете собрать каналы N и P, чтобы расширить дальнейшие масштабы, мы считаем, что у нас есть разработал первые версии этих архитектур ».
Используя новые материалы вольфрамового или молибдена, ворота, эквивалентные нескольким атомам в длину, могут быть изготовлены для процессов 1NM (A10) в 2028 и 4 Angstrom (A4) в конструкциях Angstrom (A2) в 2034 и 2 Angstrom (A2) в 2036 году.
В то же время, производительность взаимодействия также должна улучшиться. «Интересный вариант - переместить доставку мощности на заднюю сторону пластины. Это оставляет большую гибкость дизайна для соединений на передней части. Все это приведет к масштабированию в течение следующих 15-20 лет».
Будущие устройства SOC будут использовать технологию TSV и микропуминга для интеграции чипов 3D -укладки и использовать различные чипы процесса для выполнения различных задач, так что необходимо подключить несколько трехмерных чипов на кремниевом интерпозетеле.
«Мы разрабатывали все эти технологии, и, как мы говорим, эти технологии постепенно принимаются отраслью».
