| Номер детали производителя : | 1089660000 |
|---|---|
| Статус RoHS : | Соответствует RoHS |
| Изготовитель / Производитель : | Weidmuller |
| Состояние на складе : | - |

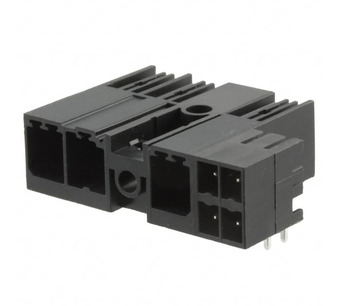

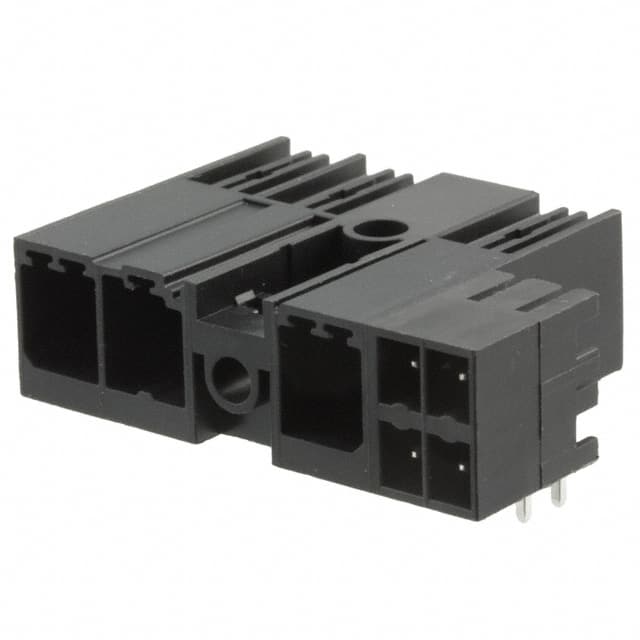

| Описание : | TERM BLOCK HDR 7POS 90DEG 7.62MM |
| Доставить из : | Гонконг |
| Спецификация : | 1089660000.pdf |
| Путь отгрузки : | DHL/Fedex/TNT/UPS/EMS |
| Часть № | 1089660000 |
|---|---|
| производитель | Weidmuller |
| Описание | TERM BLOCK HDR 7POS 90DEG 7.62MM |
| Статус бесплатного свидания / Статус RoHS | Соответствует RoHS |
| Кол-во в наличии | В наличии |
| Спецификация | 1089660000.pdf |
| Длина провода | - |
| Проволочный калибр или диапазон - мм² | - |
| Сортамент проводов или диапазон - AWG | - |
| Напряжение - UL | 300 V |
| Напряжение питания - IEC | 1 kV |
| Тип | Header, Male Pins, Shrouded (4 Side) |
| Крутящий момент - Винт | - |
| Тип выводов | Solder |
| Серии | Omnimate SV |
| Размер винта | - |
| Позиции за уровень | 7 (3 Power + 4 Signal) |
| Подключите провода ввода | - |
| Подача | 0.300" (7.62mm) |
| Упаковка | Bulk |
| Рабочая Температура | -50°C ~ 130°C |
| Количество позиций | 7 |
| Количество уровней | Hybrid |
| Тип установки | Through Hole |
| Материал огнеопасности | UL94 V-0 |
| Высота изоляции | 0.449" (11.40mm) |
| Степень защиты | IP20 |
| Материал корпуса | Polyamide (PA), Nylon, Glass Filled |
| Заголовок Ориентация | 90°, Right Angle |
| Особенности | Latch Holder |
| Ток - UL | 35 A |
| Ток - IEC | 41A |
| Длина хвоста контакта | 0.138" (3.50mm) |
| Контактное сопряжение | Tin |
| Материал контактов | Copper Alloy |
| цвет | Black |
